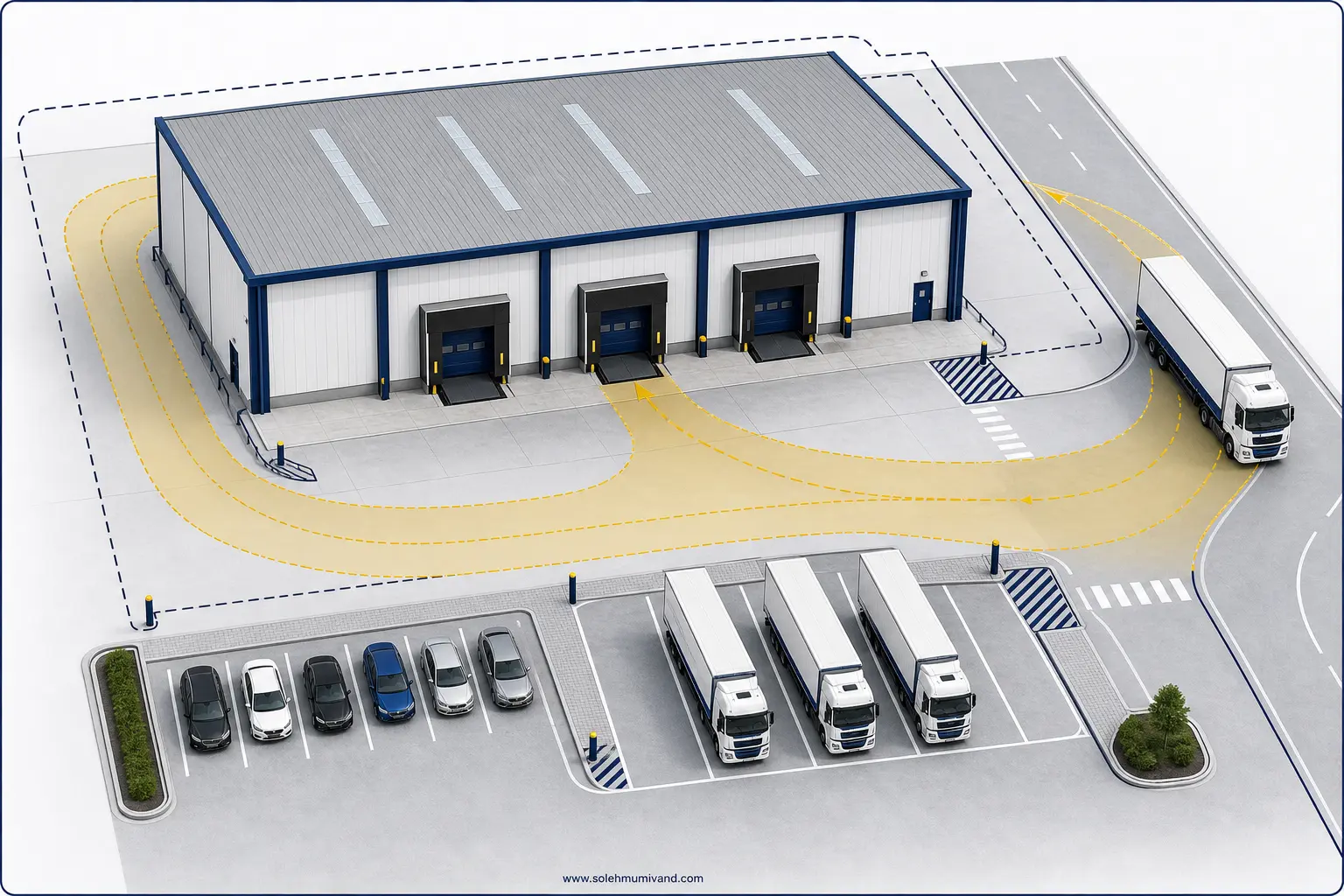

برای جانمایی درست پارکینگ و مسیر گردش کامیون در سوله باید از ابتدا حرکت یک کامیون شاخص را در زمین شبیه سازی کنید، مسیر ورود و خروج را یکطرفه و حلقه ای طراحی کنید تا نیاز به دنده عقب حداقل شود، جای چرخش مطمئن در مقابل بارگیری و تخلیه پیش بینی کنید و پارکینگ پرسنل را از مسیر سنگین ها جدا نگه دارید. اگر این چهار اصل را رعایت کنید، گلوگاه های عملیاتی، آسیب به سازه و ریسک ایمنی به شکل محسوسی کاهش می یابد.
چه چیزی جانمایی موفق را تعیین می کند؟
جانمایی پارکینگ و مسیر گردش به سه تصمیم کلیدی وابسته است: 1) انتخاب خودروی طراحی، 2) تعریف جریان ترافیک و 3) چیدمان سوله و داک بارگیری بر اساس فرآیند. خودروی طراحی یعنی سنگین ترین و بلندترین وسیله نقلیه ای که به طور معمول وارد سایت می شود. جریان ترافیک یعنی اینکه از کدام دروازه وارد شود، کجا منتظر بماند، چگونه به داک برسد و از کجا خارج شود. چیدمان باید با فرآیند واقعی انبارش، تولید یا توزیع همخوان باشد؛ مثلا برای کراس داک، دو جبهه بارگیری رو به رو معنادار است، اما برای تولید با یک جبهه ورودی مواد و یک جبهه خروجی محصول کفایت می کند.
داده های ضروری از زمین و پروژه
برای امکان سنجی اولیه به این اطلاعات نیاز داریم:
- موقعیت زمین و نوع دسترسی: عرض بر زمین، نوع و عرض خیابان، نزدیکی به تقاطع، محدودیت ورود از سمت خاص.
- ابعاد و شکل زمین: طول و عرض، گوشه ها و قوس ها، تفاوت تراز و شیب عمومی.
- ضوابط و محدودیت ها: حریم ها، سطح اشغال، فضای سبز اجباری، مسیر دسترسی آتش نشانی دور سوله، حریم تاسیسات و راه آب.
- کاربری و فرآیند: نوع کالا یا ماده، نحوه بارگیری و تخلیه (داک، رمپ، لیفتراک در محوطه)، تعداد پیک های روزانه.
- ناوگان حمل: نوع کامیون های غالب (تک، جفت، کفی، یخچالی، تانکر)، تعداد همزمان، نیاز به باسکول یا اتاقک نگهبانی.
- آینده توسعه: امکان افزودن دهانه جدید، افزایش ظرفیت بارگیری یا ایجاد پارکینگ کامیون های ناوگان داخلی.
الگوهای رایج چرخش کامیون و مزایا/محدودیت ها
حلقه یکطرفه پیرامون سوله
ورود از یک در، حرکت پیرامونی با شعاع های قابل عبور، توقف مقابل داک و خروج از در دیگر. مزیت: حداقل مانور دنده عقب و کمترین تداخل با خودروهای سبک. محدودیت: زمین نسبتا عریض یا امکان عقب نشینی سوله از مرز نیاز است.
بن بست با سکوی سر T (چرخش چکشی)
برای زمین های باریک و عمیق. کامیون وارد، در انتها روی سکوی تقویتی چرخش می کند و به عقب به سمت داک می آید. مزیت: بهره برداری از قطعات باریک. محدودیت: مهارت راننده و کنترل نقاط کور مهم است؛ ایمن سازی و علائم الزامی است.
چیدمان موازی چند داک (کراس داک)
داک در دو جبهه مخالف؛ کامیون ها در دو مسیر مجزا حرکت می کنند. مزیت: جداسازی ورودی مواد و خروجی محصول. محدودیت: نیاز به عرض محوطه و کنترل تداخل لیفتراک ها.
قطعه گوشه ای با دو دسترسی
ورود از یک خیابان و خروج از خیابان دیگر. مزیت: کاهش صف و آشفتگی در جلوی دروازه. محدودیت: رعایت دید راننده و مقررات ترافیک شهری اهمیت ویژه دارد.
مراحل بررسی اولیه و کنترل نتیجه
- تعیین خودروی طراحی: بدترین سناریوی طول و آرایش محور را انتخاب کنید تا همه خودروهای کوچکتر هم پوشش داده شوند.
- ترسیم حریم ها و خط ساخت: حاشیه های اجباری، مسیر آتش نشانی دور سوله و نواحی فضای سبز را روی نقشه بیندازید.
- جانمایی اولیه سوله و داک: جبهه بارگیری را نسبت به خیابان و انبار داخل سوله هماهنگ کنید.
- تحلیل مسیر گردش (swept path): قوس حرکت، پهنای مسیر، نقاط کور و محل توقف را با الگوهای چرخش یا نرم افزارهای تخصصی بررسی کنید.
- کنترل صف ورودی: فضای انتظار قبل از نگهبانی یا باسکول را طوری در نظر بگیرید که صف وارد معبر عمومی نشود.
- تفکیک مسیرها: مسیر لیفتراک و پیاده را از مانور کامیون ها جدا کنید؛ عبور متقاطع را به حداقل برسانید.
- شیب و زهکشی: شیب های طولی و عرضی مسیر را برای تخلیه آب و ایمنی ترمزگیری ارزیابی کنید.
- بازبینی موانع ارتفاعی: سایه بان، تیر برق، تاسیسات هوایی و درختان بالغ را در پاکه حرکتی کنترل کنید.
- بازدید میدانی یا نشانه گذاری: اگر امکان دارد مسیر را در مقیاس واقعی نشانه گذاری کنید تا درک بهتری از مانور داشته باشید.
اشتباهات رایج و پیامدها
- دروازه نزدیک تقاطع: ورود و خروج دشوار، افزایش تصادف و جریمه انتظامی.
- ادغام پارکینگ پرسنل با مسیر کامیون: تداخل حرکتی، تاخیر و آسیب به خودروهای سبک.
- کمبود فضای انتظار قبل از نگهبانی: تشکیل صف در خیابان و ایجاد تنش با همسایگان و مراجع.
- داک در جهت باد یا آفتاب نامناسب: توقف های طولانی، افت بهره وری و فرسایش اقلام حساس.
- نادیده گرفتن مسیر آتش نشانی: تعارض با تاییدیه ایمنی و تاخیر در اخذ مجوز بهره برداری.
- چرخش نزدیک ستون یا رمپ: برخورد بدنه یا تریلر با سازه و تخریب گوشه های بتنی.
معیارهای چیدمان پارکینگ کامیون و خودروهای سبک
پارکینگ کامیون
- زمان توقف: اگر بارگیری طولانی است، جای پارک جدا از جلوی داک پیش بینی کنید تا جبهه کاری آزاد بماند.
- صف ورودی و باسکول: مسیر ورود را طوری طراحی کنید که وزن کشی و کنترل نگهبانی باعث توقف در معبر نشود.
- تسهیلات رانندگان: سرویس بهداشتی، اتاق انتظار و سایه بان ساده، گردش کاری را روان می کند.
پارکینگ پرسنل و مراجعان
- جداسازی فیزیکی با نیوجرسی، نرده یا جدول از مسیر سنگین ها.
- دسترسی پیاده ایمن به ورودی اداری یا رختکن بدون عبور از جلوی داک.
- پیش بینی توسعه آینده تا در دوره افزایش تولید، پارکینگ سبک قربانی نشود.
الزامات ایمنی و بهره برداری
- دید و علائم: آینه محدب در گوشه های کور، خط کشی مسیر و تابلوهای سرعت و حق تقدم.
- روشنایی محوطه: یکنواخت و بدون سایه های تیز در محل مانور و داک.
- تفکیک لیفتراک: مسیرهای جدا، محدودکننده سرعت و ناحیه های قرمز ممنوعه برای پیاده.
- رویه محوطه: انتخاب آسفالت یا بتن با توجه به بار ترافیکی و شرایط حرارتی؛ تعیین ضخامت و آرماتور نیازمند طراحی مهندسی است.
تفکیک سطح اطلاعات: آموزشی، امکان سنجی و تایید نهایی
- آموزشی عمومی: اصولی که در این مقاله آمده است برای درک اولیه و جلوگیری از خطاهای رایج مناسب است.
- بررسی اولیه: بر اساس ابعاد زمین، نوع ناوگان و فرآیند، می توان جانمایی پیشنهادی و تحلیل مسیر گردش مقدماتی ارائه کرد.
- تایید نهایی: نقشه های اجرایی، مشخصات روسازی، شیب بندی و مسیر آتش نشانی باید توسط طراح ذیصلاح و مرجع محلی تایید شود.
پرسش هایی که قبل از نهایی کردن جانمایی باید پاسخ دهید
- بدترین خودروی ورودی چیست و چند دستگاه همزمان وارد می شوند؟
- پیک زمانی تردد چه ساعتی است و طول صف قابل تحمل در داخل سایت چقدر است؟
- توسعه آینده کجا انجام می شود و آیا حلقه ترافیک را قطع می کند؟
- مسیر آتش نشانی دور سوله با مانور کامیون ها تداخل ندارد؟
- ورود و خروج از نظر مقررات راهنمایی و شهرک صنعتی قابل قبول است؟
روش راستی آزمایی طرح پیشنهادی
پس از ترسیم طرح اولیه، تحلیل مسیر گردش را با الگوهای چرخش انجام دهید و پاکه حرکتی را روی نقشه مقیاس دار بیندازید. سپس نقاط بحرانی را در محل با رنگ یا پین نشانه گذاری کنید. اگر سایت آماده است، یک عبور آزمایشی با خودروی مشابه انجام دهید. در پروژه های کاملا جدید، بازبینی متقابل تیم بهره برداری با طراح ترافیک بسیاری از ریسک ها را پیش از ساخت شناسایی می کند.
مسئولیت ها در فرآیند طراحی
- کارفرما: ارائه اطلاعات زمین، کاربری، ناوگان حمل، پیک تردد و برنامه توسعه.
- طراح: جانمایی سوله و محوطه، تحلیل مسیر گردش و مستندات برای اخذ تایید مرجع محلی.
- مجری: رعایت شیب ها، ترازها، درزها، زهکش و علائم مطابق نقشه مصوب.
- مرجع محلی: بررسی دسترسی، مسیر آتش نشانی و الزامات ترافیکی معبر عمومی.
کجا ادامه بدهیم؟
اگر در مرحله امکان سنجی هستید، بهتر است چارچوب کلی طراحی را با مبانی محوطه سازی هماهنگ کنید. مطالعه راهنمای جامع طراحی سوله صنعتی دید جامعی از ارتباط جانمایی سوله با محوطه، دسترسی و توسعه آینده می دهد.
چه اطلاعاتی باید آماده شود؟
برای بررسی اولیه، ابعاد دقیق زمین (طول، عرض و شکل)، موقعیت و دسترسی، نوع کاربری و فرآیند، نوع کامیون های غالب و برآورد تردد روزانه را ارسال کنید. با این داده ها می توان چیدمان پیشنهادی، مسیر گردش و نقاط ریسک را در سطح امکان سنجی مشخص کرد.
برای شروع، ابعاد، موقعیت و کاربری زمین را ارسال کنید تا بررسی اولیه جانمایی پارکینگ و مسیر ترافیک سنگین انجام شود. این یک گام کم هزینه است که از تغییرات پرهزینه در مراحل بعدی جلوگیری می کند.
