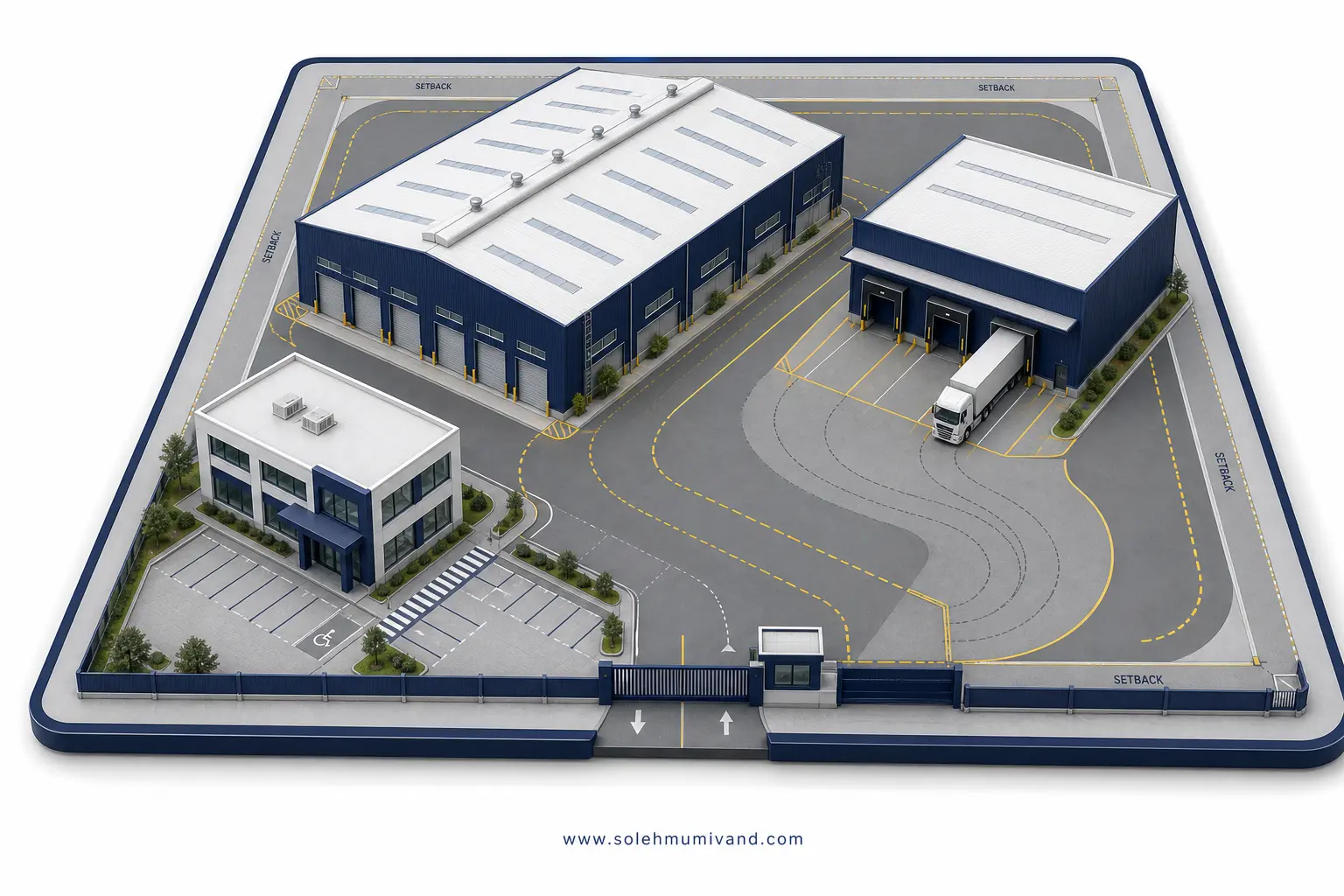

برای جانمایی بخش تولید، انبار و اداری روی یک زمین صنعتی، از جریان مواد و تردد خودروها شروع کنید. در جانمایی سوله در زمین صنعتی، تولید باید بین انبار مواد اولیه و انبار محصول نهایی قرار بگیرد، اداری نزدیک ورودی اصلی و جدا از مسیر تریلی‌ها باشد، دسترسی یکطرفه و ایمن برای کامیون‌ها تعریف شود و حریم‌ها، سطح اشغال مجاز و مسیرهای آتش‌نشانی پیش از هر ترسیمی مشخص شوند. اگر این چهار اصل را رعایت کنید، طرح اولیه شما هم عملی‌تر می‌شود و هم احتمال دوباره‌کاری کم می‌شود.
چه عواملی چیدمان نهایی را تعیین می‌کند؟
- جریان مواد و محصول: ترتیب ورود مواد اولیه، فرآیندهای تولید و خروج محصول، تصمیم اصلی را درباره همسایگی فضاها می‌سازد.
- شکل و ابعاد زمین و موقعیت معبر: زمین باریک یا مثلثی، یا دسترسی از یک یا چند خیابان، محل دروازه‌ها و مسیر دورانی کامیون را محدود یا ممکن می‌کند.
- ضوابط شهرک/مرجع محلی: سطح اشغال، حریم از معبر و همسایه، الزام فضای سبز، دسترسی آتش‌نشانی و ارتفاع مجاز باید از ابتدا روی نقشه بیاید.
- توسعه آتی: جهت توسعه خط تولید یا افزایش ظرفیت انبار باید در حاشیه‌ای منطقی و بدون مسدودکردن تردد فعلی پیش‌بینی شود.
- توپوگرافی و زهکشی: شیب طبیعی زمین، مسیر جمع‌آوری آب‌های سطحی و اختلاف تراز با معبر بر تراز کف سوله، رمپ‌ها و حیاط بارگیری اثر می‌گذارد.
- تأسیسات و ریسک‌های محیطی: مسیر شبکه گاز، برق و آب، همجواری‌های پر سر و صدا یا مولد گردوغبار، و جهت باد غالب بر محل درب‌ها و نورگیرها اثر دارند.
چه اطلاعاتی را قبل از شروع طراحی آماده کنیم؟
- ابعاد دقیق زمین، کروکی حدود اربعه، شمال و شیب غالب زمین
- عرض و نوع معبر(ها)، محدودیت تردد کامیون سنگین، و محل‌های مجاز ورود/خروج
- ضوابط سطح اشغال، حریم‌ها، الزام فضای سبز و مسیر آتش‌نشانی از شهرک یا مرجع محلی
- نوع محصول، گلوگاه‌های فرآیند، نیاز به جرثقیل سقفی و دهانه‌های پیشنهادی
- حجم ورودی مواد و خروجی محصول در روز یا شیفت، روش بارگیری/تخلیه (رمپ، داک، لیفتراک)
- نوع و تعداد وسایل نقلیه (وانت، کامیون ۶ چرخ، تریلی)، الگوی ورود و اوج ترافیک
- سطح و نحوه نگهداری مواد اولیه و محصول (سرپوشیده، محوطه، قفسه‌ای، حجیم/پالت)
- تعداد کارکنان، شیفت‌ها، نیازهای رفاهی (رختکن، سرویس، غذاخوری) و پارکینگ
- مواد خطرناک احتمالی، جداسازی آتش‌نشانی و نیازهای ایمنی و تهویه
- نیازهای تاسیساتی (برق، گاز، آب، فاضلاب صنعتی) و مسیرهای پیشنهادی
اصول چیدمان سه بخش اصلی
سوله تولید
- میان انبار مواد اولیه و انبار محصول نهایی قرار بگیرد تا مسیر حمل داخلی کوتاه شود.
- محور طولی سالن را هم‌راستا با طولانی‌ترین بعد زمین بگیرید تا دهانه‌ها و جرثقیل سقفی بهینه‌تر شوند.
- محل درب‌های بزرگ تولید را رو به حیاط‌های بارگیری و به‌دور از باد مزاحم انتخاب کنید.
- برای توسعه آتی، یکی از جبهه‌های سالن را آزاد نگه دارید.
انبار مواد اولیه و محصول
- نزدیک دروازه‌های ورودی/خروجی و رمپ‌ها باشد تا زمان توقف کامیون‌ها کم شود.
- ورودی مواد و خروجی محصول را حتی‌الامکان از هم جدا کنید تا ترافیک معکوس ایجاد نشود.
- مسیرهای مستقل لیفتراک با پهنای کافی، بدون تقاطع‌های تند و نقاط کور طراحی کنید.
- برای مواد حجیم یا فضای باز، حیاط سرپوشیده یا سایبان و زهکشی مناسب در نظر بگیرید.
ساختمان اداری و خدماتی
- در نزدیکی درِ اصلی زمین و خارج از مدار حرکت تریلی‌ها جانمایی شود.
- پارکینگ پرسنل و مراجعان از مسیر بارگیری جدا باشد.
- دید و دسترسی مناسب به سالن تولید برای مدیریت و کنترل فراهم شود، بدون آن‌که راه تردد سنگین را قطع کند.
اگر می‌خواهید درباره انتخاب دهانه‌ها و اثر آن بر پلان آگاه‌تر شوید، مطالعه راهنمای جامع طراحی سوله صنعتی می‌تواند تصویر کلی بهتری از ارتباط سازه و جانمایی به شما بدهد.
تردد خودروها، ایمنی و خدمات شهری
- حلقه تردد یکطرفه برای کامیون‌ها تعریف کنید تا نیاز به دنده عقب به حداقل برسد.
- شعاع گردش و پهنای مسیرها را متناسب با بزرگ‌ترین خودروی ورودی کنترل کنید.
- مسیر پیاده کارکنان و بازدیدکنندگان از مسیر بارگیری جدا باشد و با نرده یا کریدور مشخص شود.
- دسترسی آتش‌نشانی پیرامون سوله‌ها و هیدرانت‌ها در پلان دیده شود (مطابق الزامات مرجع محلی).
- مسیرهای زیرساختی (گاز، برق، فاضلاب) از نواحی بارگیری سنگین و خطر ضربه محافظت شوند.
گام‌های عملی تهیه نقشه جانمایی
- دریافت ضوابط شهرک و ترسیم حریم‌ها، سطح اشغال و فضای سبز روی نقشه کاداستر.
- تعیین ورودی/خروجی‌ها با توجه به معبر و کنترل تداخل با همسایه‌ها.
- ترسیم جریان مواد و خودروها با فلش‌های رنگی از «ورود» تا «خروج» روی کاغذ یا فایل.
- بلوک‌بندی نیازهای فضایی (تولید، انبارها، اداری، خدماتی) بر اساس متراژهای موردنیاز.
- کنترل ایمنی، تفکیک پیاده/خودرو، مسیر آتش‌نشانی و نقاط احتمالی گلوگاه.
- انطباق با شیب و زهکشی، بررسی تراز رمپ‌ها و نهایی‌سازی برای ارسال به مرجع محلی.
اشتباهات رایج و پیامدهای آن
- قرار دادن اداری در میانه سایت: قطع مسیرهای بارگیری و افزایش ریسک برخورد.
- چسباندن سالن تولید به دیوار همجوار بدون حیاط خدماتی: محدودیت توسعه و دشواری دسترسی آتش‌نشانی.
- ورودی مشترک کارکنان و تریلی‌ها: افزایش حوادث و توقف‌های ناخواسته.
- نادیده گرفتن تراز کف و آب‌های سطحی: آبگرفتگی رمپ‌ها و آسیب به کالا.
- نبود فضای مانور برای بزرگ‌ترین خودروی ورودی: صف کامیون‌ها و تأخیر در بارگیری.
چگونه طرح خود را راستی‌آزمایی کنیم؟
- سناریوی یک روز کاری را روی پلان بازی کنید: از رسیدن ۳ کامیون پیاپی تا خروج محصول.
- تعداد تقاطع‌های خطرناک بین لیفتراک و پیاده را بشمارید و کاهش دهید.
- طول مسیرهای حمل داخلی را برای دو سناریو مقایسه کنید و نسخه کوتاه‌تر را برگزینید.
- بازدید میدانی و هم‌سنجی با جهت باد و شیب واقعی انجام دهید.
- پیش از نهایی‌سازی، نظر HSE و واحد آتش‌نشانی شهرک را روی جانمایی اخذ کنید.
مثال فرضی کوتاه
فرض کنید زمینی مستطیلی به ابعاد تقریبی ۶۰×۸۰ متر با دسترسی اصلی از جنوب دارید. یک حلقه تردد یکطرفه پیرامون سایت تعریف می‌شود. سالن تولید در میانه سایت و هم‌راستا با بعد ۸۰ متر قرار می‌گیرد. انبار مواد اولیه در شرقِ سالن و نزدیک درِ ورودی، و انبار محصول در غرب و نزدیک خروجی جانمایی می‌شود. ساختمان اداری دوطبقه در جنوب‌شرقی، کنار درِ اصلی و با پارکینگ مجزا قرار می‌گیرد. جبهه شمالی سالن برای توسعه آتی خالی گذاشته می‌شود. این فقط یک الگوی مفهومی است و جایگزین طراحی و تأیید مهندسی و ضوابط محلی نیست.
مرز اطلاع‌رسانی و تأیید نهایی
نکات این مقاله برای بررسی اولیه و کاهش خطاهای چیدمان ارائه شده‌اند. تأیید نهایی به نقشه‌های مصوب سایت‌پلان، مدارک سازه و معماری، و تأیید مرجع محلی و آتش‌نشانی وابسته است. نتیجه ممکن است با توجه به ضوابط شهرک، نوع فرآیند و شرایط زمین تغییر کند.
