طراحی سوله صنعتی یعنی تبدیل نیاز کاربری کارفرما به یک سازه فولادی که هم ضوابط فنی را رعایت کند و هم وزن و هزینه‌اش کنترل‌شده باشد. خروجی این فرآیند، نقشه اجرایی و دفترچه محاسبات است؛ نه یک طرح کلی. در این راهنما مراحل طراحی، انتخاب نوع سازه، استانداردهای مبنا، مدارک تحویلی و اطلاعاتی که باید پیش از سفارش آماده کنید بررسی می‌شود.
طراحی سوله رایگان است اگر اجرا با ما باشد. ابعاد زمین و کاربری را بفرستید تا برآورد اولیه ابعاد و وزن اسکلت را دریافت کنید.
☎ ۰۹۱۲۵۰۹۱۹۷۳ | واتساپ
۱. چرا طراحی، تعیین‌کننده‌ترین مرحله پروژه سوله است

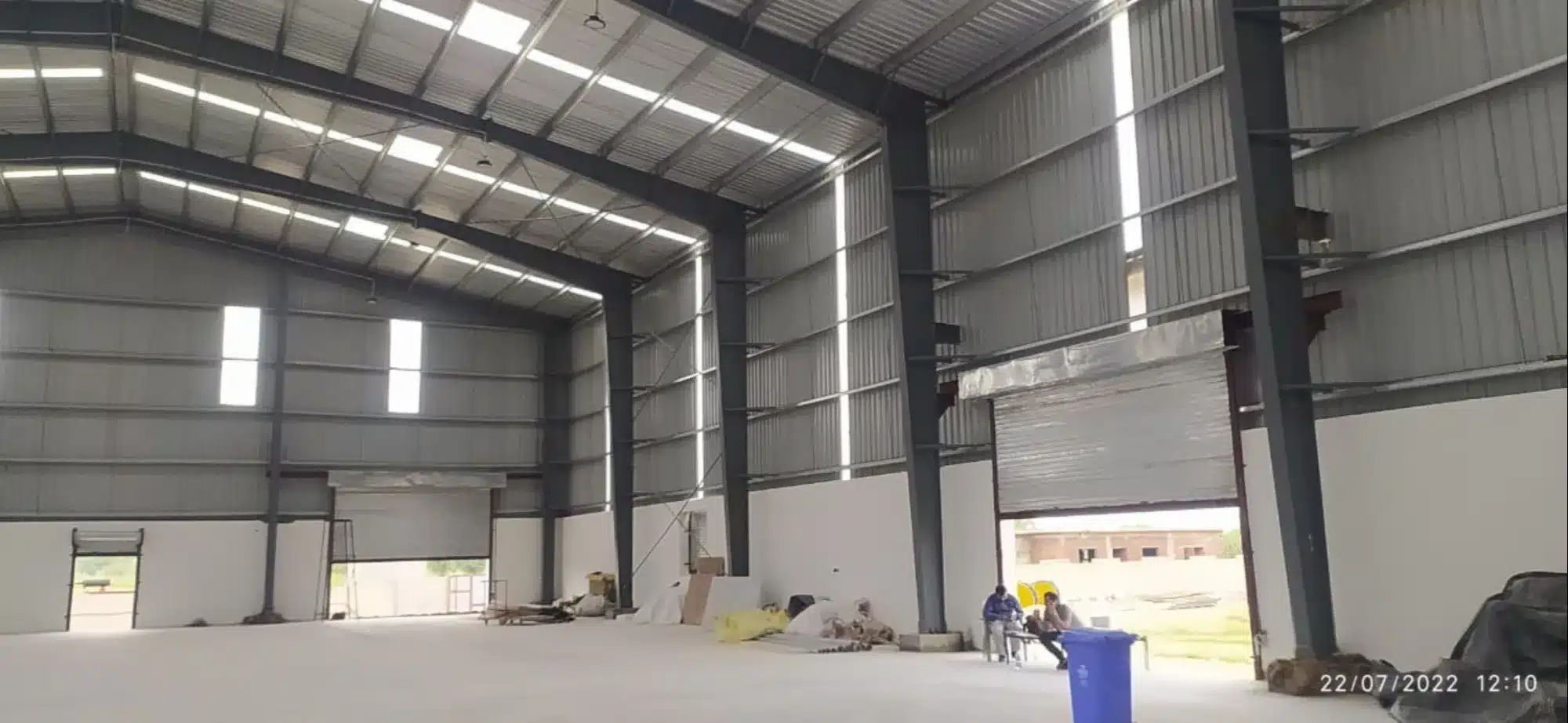

ساخت سوله صنعتی در انبار، کارخانه، مرکز توزیع و سالن نمایشگاهی کاربرد دارد و دلیل استقبال از آن روشن است:
- انعطاف‌پذیری کاربری: فضای بدون ستون میانی، امکان تغییر چیدمان خط تولید یا انبار را می‌دهد.
- سرعت اجرا: ساخت اسکلت در کارگاه و نصب در محل، زمان پروژه را نسبت به سازه بتنی کوتاه می‌کند.
- کنترل‌پذیری هزینه: وزن اسکلت مستقیماً به هزینه تبدیل می‌شود و در مرحله طراحی قابل بهینه‌سازی است.
نکته‌ای که اغلب دیر فهمیده می‌شود: بیشترین اثر بر هزینه نهایی، در مرحله طراحی گرفته می‌شود، نه در مرحله خرید مصالح. تصمیم درباره فاصله قاب، ارتفاع مفید و نوع سازه، پیش از آنکه یک کیلو فولاد خریداری شود، وزن اسکلت را تعیین می‌کند.
۲. مراحل طراحی سوله صنعتی
۲.۱. تحلیل نیازها و کاربری
اولین مرحله، شناخت دقیق کاربری است: چه فعالیتی در سوله انجام می‌شود، چه ارتفاع مفیدی لازم است، چه تجهیزاتی نصب می‌شود و آیا نیاز به تهویه، نورگیر یا جرثقیل سقفی وجود دارد. هر یک از این‌ها بارگذاری و ابعاد را تغییر می‌دهد.
۲.۲. بررسی زمین و محدودیت‌های آن
پیش از هر محاسبه‌ای باید مشخص شود چه سطحی از زمین قابل ساخت است. سطح اشغال مجاز، حریم‌های اجباری و محدودیت ارتفاع منطقه، ابعاد قابل طراحی را تعیین می‌کنند. جزئیات این بخش در حریم زمین در طراحی سوله و اثر سطح اشغال زمین صنعتی بررسی شده است.
۲.۳. طراحی سازه و انتخاب مصالح
در این مرحله سیستم سازه‌ای انتخاب و ابعاد اولیه مقاطع تعیین می‌شود. هدف، رسیدن به سازه‌ای است که همزمان ضوابط مقاومت و تغییرشکل را برآورده کند و وزن غیرضروری نداشته باشد. مصالح رایج در سوله صنعتی، فولاد برای اسکلت و بتن برای فونداسیون است.
۲.۴. محاسبات سازه‌ای
محاسبات شامل بارگذاری، ترکیب بارها، تحلیل نیروها، کنترل تنش و کنترل تغییرشکل است. بارهای مؤثر شامل بار مرده، بار زنده سقف، بار برف، بار باد، بار زلزله و در صورت وجود، بار جرثقیل سقفی می‌شود. سازه باید تحت بحرانی‌ترین ترکیب بار کنترل شود، نه صرفاً تحت بار متوسط.
برای دریافت نقشه و محاسبات اختصاصی پروژه، جزئیات خدمات طراحی سوله را ببینید.
۳. انتخاب نوع سازه: تیرورقی، خرپایی یا سبک
انتخاب سیستم سازه‌ای، بیشترین اثر را بر وزن اسکلت و در نتیجه هزینه دارد. سه گزینه رایج در سوله صنعتی:
۳.۱. سوله تیرورقی
در این سیستم، تیر و ستون از ورق‌های فولادی بریده و جوش می‌شوند و مقطع می‌تواند در طول عضو متغیر باشد. مزیت اصلی، امکان تطبیق دقیق مقطع با نمودار لنگر است که در دهانه‌های بزرگ به کاهش وزن منجر می‌شود. در مقابل، به کارگاه مجهز، دستگاه برش و جوشکاری کنترل‌شده نیاز دارد و کیفیت جوش نقش تعیین‌کننده در ایمنی سازه پیدا می‌کند.
۳.۲. سوله خرپایی
در سیستم خرپایی، به‌جای مقطع توپر، از اعضای کششی و فشاری استفاده می‌شود. در برخی دهانه‌ها و بارگذاری‌ها، وزن فولاد کمتری مصرف می‌کند، اما تعداد اتصالات و ساعت کار اجرا بیشتر است. همچنین ارتفاع کلی سازه افزایش می‌یابد که در مناطقی با محدودیت ارتفاع می‌تواند محدودکننده باشد.
۳.۳. سوله سبک
برای دهانه‌های کوتاه و بارگذاری کم، سازه سبک با مقاطع سردنوردشده گزینه اقتصادی است. اما در دهانه‌های بزرگ، مناطق پربرف یا در حضور جرثقیل سقفی، معمولاً پاسخگو نیست.
۳.۴. عواملی که تصمیم را تعیین می‌کنند
- عرض دهانه: مهم‌ترین عامل. با افزایش دهانه، وزن اسکلت به‌صورت غیرخطی رشد می‌کند.
- بار برف منطقه: در مناطق پربرف، شیب سقف و مقاطع سنگین‌تر می‌شوند.
- وجود و ظرفیت جرثقیل سقفی: بار متحرک جرثقیل، ستون‌ها و فونداسیون را کاملاً تغییر می‌دهد. این مورد باید پیش از شروع محاسبات مشخص شود؛ اضافه‌کردن جرثقیل به سوله طراحی‌شده، معمولاً به معنی بازطراحی است.
- محدودیت ارتفاع منطقه: ضوابط شهرک صنعتی می‌تواند انتخاب سیستم را محدود کند.
- سرعت مورد نیاز اجرا: تعداد اتصالات، مستقیماً روی زمان نصب اثر دارد.
ابعاد رایج و استاندارد سوله در راهنمای ابعاد استاندارد سوله بررسی شده است.
۴. استانداردهای مبنا و مدارک تحویلی
۴.۱. استانداردهای مرجع
محاسبات سوله صنعتی در ایران بر پایه این مراجع انجام می‌شود:
- مبحث ششم مقررات ملی ساختمان — بارهای وارد بر ساختمان، شامل بار برف و باد
- مبحث دهم مقررات ملی ساختمان — طرح و اجرای ساختمان‌های فولادی
- استاندارد ۲۸۰۰ — طراحی ساختمان‌ها در برابر زلزله
- AISC — به‌عنوان مرجع مکمل در طراحی اعضا و اتصالات فولادی
روش محاسبه بار برف و باد و اثر آن بر شیب سقف، در بار برف و باد در طراحی سوله توضیح داده شده است.
۴.۲. مدارکی که پس از طراحی تحویل می‌شود
- دفترچه محاسبات سازه بر اساس مباحث ششم و دهم
- نقشه فونداسیون شامل جانمایی، آرماتوربندی و دیتیل صفحه ستون

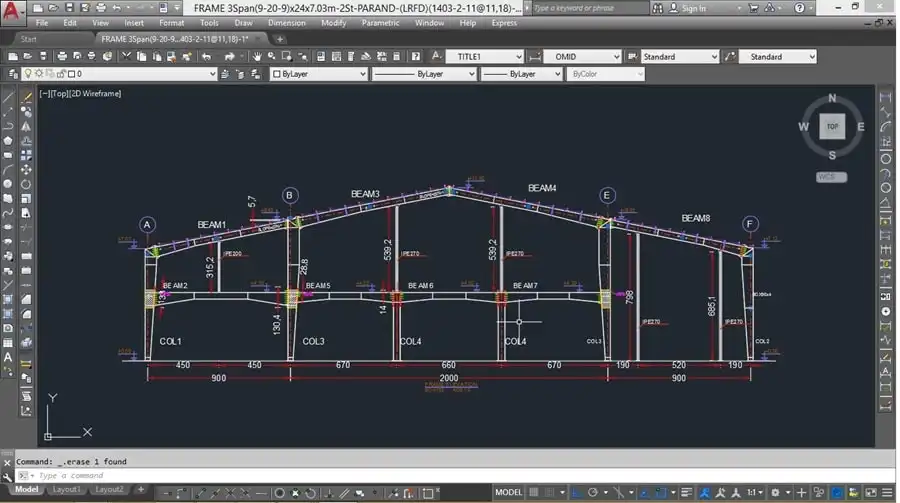

- نقشه ستون‌گذاری و پلان کلی
- نقشه فریم‌ها و مقاطع
- دیتیل اتصالات
- جدول مقاطع و لیست متریال (BOM)
لیست کامل اطلاعاتی که باید پیش از سفارش نقشه آماده کنید، در مدارک لازم برای طراحی سوله صنعتی آمده است.
۵. طراحی سوله صنعتی در سال ۱۴۰۵ چه تفاوتی دارد؟
در سال ۱۴۰۵، طراحی بهینه سوله صنعتی بیش از گذشته اهمیت پیدا کرده است؛ زیرا تغییر قیمت فولاد می‌تواند اختلاف قابل‌توجهی در هزینه نهایی ایجاد کند. وقتی سهم فولاد از هزینه پروژه بالا باشد، هر کیلوگرم کاهش وزن اسکلت اثر مستقیم مالی دارد. به همین دلیل، انتخاب نوع سازه، فاصله قاب‌ها، ارتفاع مفید، عرض دهانه، بار برف و باد منطقه و وجود جرثقیل سقفی باید پیش از شروع محاسبات به‌دقت بررسی شود.
یک طراحی اصولی فقط به تأمین مقاومت سازه محدود نمی‌شود؛ باید ضمن رعایت ضوابط، وزن و هزینه ساخت را هم کنترل کند. اگر نصب پنل خورشیدی روی سقف را در نظر دارید، باید از ابتدا در بارگذاری لحاظ شود؛ جزئیات در پنل خورشیدی سوله آمده است.
۶. سوالات متداول طراحی سوله
۶.۱. هزینه طراحی سوله بر چه اساسی تعیین می‌شود؟
هزینه طراحی معمولاً بر اساس متراژ و پیچیدگی پروژه محاسبه می‌شود. عواملی که بیشترین اثر را دارند: عرض دهانه، وجود جرثقیل سقفی و ظرفیت آن، منطقه برف‌خیزی، نوع کاربری و سطح جزئیات نقشه‌های درخواستی. توجه کنید که هزینه طراحی در برابر هزینه کل پروژه رقم کوچکی است، اما کیفیت آن بر بخش بزرگی از هزینه اجرا اثر می‌گذارد.
۶.۲. آیا طراحی سوله در مناطق برفی یا بادخیز متفاوت است؟
بله. در مناطق برفی، بار برف در محاسبات لحاظ می‌شود و معمولاً شیب سقف افزایش می‌یابد تا برف روی سقف تجمع نکند. در مناطق بادخیز، طراحی بادبندها و مهاربندی جانبی اهمیت بیشتری پیدا می‌کند. به همین دلیل، شهر محل احداث یکی از اطلاعات اجباری پیش از شروع طراحی است.
۶.۳. طراحی سوله چقدر زمان می‌برد؟
بسته به متراژ و پیچیدگی، معمولاً بین ۳ تا ۱۰ روز کاری. پروژه‌هایی که نیاز به تأییدیه نظام مهندسی، جرثقیل سقفی یا جزئیات ویژه دارند، ممکن است بیشتر طول بکشد. اگر اطلاعات پایه (ابعاد زمین، کاربری، شهر، نیاز به جرثقیل) از ابتدا کامل باشد، این زمان کوتاه‌تر می‌شود.
۶.۴. آیا می‌توان بعد از طراحی، سوله را در آینده توسعه داد؟
اگر از ابتدا با پیش‌بینی توسعه طراحی شود — یعنی فونداسیون و اسکلت برای افزودن دهانه در آینده آماده شود — بله. اما افزودن دهانه به سوله‌ای که این پیش‌بینی را نداشته، معمولاً به تقویت فونداسیون و ستون‌های موجود نیاز دارد و پرهزینه است. توضیح کامل در سوله قابل توسعه و قابل جابه‌جایی.
۶.۵. تفاوت طراحی سوله با نقشه معماری چیست؟
نقشه معماری، جانمایی و ابعاد کلی را نشان می‌دهد؛ اما برای ساخت، به نقشه سازه و دفترچه محاسبات نیاز دارید که مقاطع، اتصالات و آرماتوربندی فونداسیون را مشخص می‌کند. سفارش ساخت بر پایه نقشه معماری، یکی از رایج‌ترین دلایل اختلاف بین برآورد اولیه و هزینه نهایی است.
۷. پیش از سفارش طراحی، چه چیزی آماده کنید
هرچه این موارد دقیق‌تر باشد، برآورد اولیه به عدد نهایی نزدیک‌تر خواهد بود:
| مورد | چرا لازم است |
|---|---|
| سند یا کروکی زمین با ابعاد | تعیین سطح اشغال مجاز و حریم‌ها |
| کاربری دقیق سوله | تعیین بارگذاری و ارتفاع مفید موردنیاز |
| نیاز به جرثقیل سقفی و ظرفیت آن | تغییر اساسی در محاسبات ستون و فونداسیون |
| شهر محل احداث | تعیین بار برف، سرعت باد مبنا و پهنه لرزه‌ای |
| نیاز به توسعه در آینده | پیش‌بینی در فونداسیون و اسکلت |
| محدودیت ارتفاع منطقه | ضوابط شهرک صنعتی یا کاربری زمین |
| وضعیت خاک یا گزارش ژئوتکنیک | طراحی فونداسیون و تعیین نوع پی |
