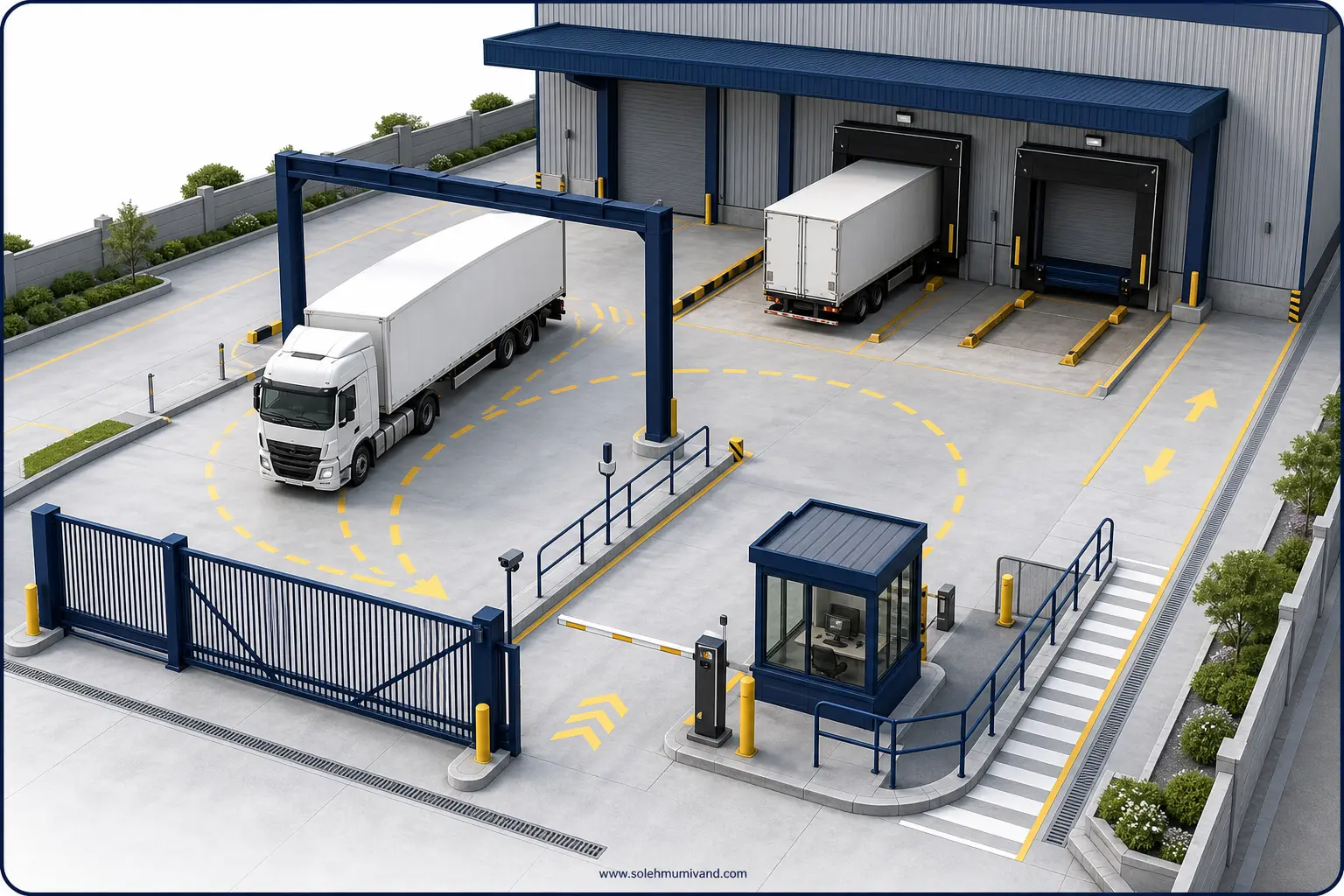

اگر هدف شما تردد بی دردسر تریلی، بارگیری روان و کنترل دقیق ورود و خروج است، طراحی ورودی سوله صنعتی باید از ابتدا یک مساله یکپارچه روی سایت پلان باشد: مسیر دسترسی بیرونی، فضای مانور، اختلاف تراز و سکو، نوع درگاه بارگیری، جانمایی نگهبانی، جداسازی مسیر لیفتراک و عابر، زهکشی و تحمل روسازی باید همزمان حل شوند. هر کدام جداگانه خوب به نظر می رسند، اما فقط وقتی کنار هم چیده شوند مشکل یا راه حل واقعی دیده می شود.
اطلاعاتی که پیش از طراحی باید داشته باشیم
برای امکان سنجی و تصمیم درست، این داده ها را جمع آوری و مستند کنید:
- ابعاد و شکل زمین، موقعیت معبر عمومی یا شهرک صنعتی، محل و عرض گذرها
- کاربری سوله (انبار، تولید، سردخانه و …)، الگوی کاری روزانه و ساعات اوج
- نوع ناوگان حمل (تریلی، کامیون تک یا جفت، وانت)، تعداد ورود و خروج در ساعت اوج
- نیاز به بارگیری از سکو یا همسطح، نوع پالت و تجهیزات درونی (لیفتراک، استکر)
- اختلاف تراز احتمالی بین کف سالن، حیاط و معبر بیرونی
- نیاز به باسکول، اتاق نگهبانی، باجه کنترل، اتاق راننده، فضای پارک صف انتظار
- محدودیت ها و حریم ها (تاسیسات شهری، خطوط برق، کانال آب، درختان، عقب نشینی)
- باد غالب، بارش محتمل، احتمال یخ زدگی، و مسیر جریان آب سطحی
- الزامات مرجع محلی مثل شهرک صنعتی، شهرداری و آتش نشانی (مسیر دسترسی و حریق)
عوامل کلیدی در طراحی ورودی سوله صنعتی
دسترسی بیرونی و گره ترافیکی
ورودی باید با جهت حرکت معبر بیرونی و دید راننده همخوان باشد. اگر ورودی دقیقا در نزدیکی تقاطع یا پیچ تند قرار بگیرد، صف کامیون به معبر عمومی پس می زند. بهتر است ورودی در نقطه ای انتخاب شود که فضای تجمع داخل سایت شکل بگیرد، نه روی خیابان.
مسیر مانور و فضای گردش
مسیر ورود، گردش 90 درجه، عقب روی به سکو و خروج را روی پلان با الگوی چرخش وسیله نقلیه بررسی کنید. می توانید از الگوی حرکتی ترسیمی استفاده کنید: مستطیل اثر بدنه، پیش روی محور جلو و دنباله تریلر را روی منحنی گردش بکشید و با ستون، دیوار، درخت و دروازه کنترل کنید. فاصله آزاد جانبی برای آینه ها و تابلوها را فراموش نکنید.
اختلاف تراز، سکو و تجهیزات بارگیری
اگر بارگیری از سکو انجام می شود، ارتفاع کف سکو باید با ناوگان شما سازگار باشد و اختلاف های کوچک با رمپ بالابر درگاه (dock leveler) جبران شود. در حالت بارگیری همسطح، رمپ یا شیب بندی حیاط باید طوری باشد که برخورد کف تریلی یا زیر شاسی در پاگردها رخ ندهد. آبراهه ها و کف شوها در جلوی درگاه باید طراحی شوند تا آب به داخل سالن برنگردد.
دروازه، اتاق نگهبانی و کنترل تردد
نوع دروازه (کشویی، دولنگه، رول آپ) را با فضای بازشو و مسیر مانور هماهنگ کنید؛ دروازه کشویی نباید در مسیر گردش تریلی حرکت کند. محل اتاق نگهبانی باید دید مستقیم به ورودی، صف انتظار و بخشی از حیاط داشته باشد و فضای توقف امن برای کنترل مدارک فراهم شود. مسیرهای ورود و خروج اگر امکان دارد تفکیک شوند تا تداخل کمتر شود.
جداسازی ایمنی مسیرها
حرکت لیفتراک، عابر و خودرو سواری با مسیر تریلی ها تداخل خطرناک ایجاد می کند. با گاردریل، حفاظ ضربه گیر، رنگ و خط کشی، و مسیرهای مشخص عابر، جداسازی انجام دهید. فضای کافی برای چرخش لیفتراک در جلوی درگاه در نظر بگیرید تا به تریلر یا بدنه سوله ضربه نزند.
زهکشی، شیب بندی و آبگرفتگی
جلوی درگاه بارگیری نباید به تله آب تبدیل شود. شیب های طولی و عرضی کف حیاط را طوری تنظیم کنید که آب سطحی از مسیرهای تردد دور شود و آبروها ظرفیت کافی داشته باشند. ورودی اصلی و اتاق نگهبانی را روی تراز امن از سیلاب های کوتاه مدت جانمایی کنید.
رو سازی و تحمل بار
روسازی مسیر ورود و محل توقف تریلی باید برای بار چرخ، بار محوری و مانور مکرر طراحی شود. در نقاطی که چرخ ها می پیچند، تنش برشی بالاست؛ جزئیات روسازی و درزها در این نقاط اهمیت ویژه دارد. محل استقرار پایه های تریلی و ساپورت ها را نیز تقویت کنید.
روشنایی، دید و علائم
ورودی بدون دید و روشنایی کافی در شب به گلوگاه حادثه تبدیل می شود. نور موضعی در جلوی درگاه، علائم جهت دهی، اعداد گذاری درگاه ها و خط کشی روش حرکت، سرعت و توقف را مشخص می کند و از مکث های بی مورد می کاهد.
گزینه های جانمایی درگاه بارگیری
بسته به کاربری و ناوگان، سه الگوی رایج وجود دارد. مقایسه زیر به انتخاب در مرحله امکان سنجی کمک می کند:
| گزینه | مزایا | محدودیت ها |
|---|---|---|
| سکو ثابت با درگاه و رمپ بالابر | سرعت بارگیری بالا، حداقل تبادل هوا با بیرون، ایمنی بهتر برای لیفتراک | نیاز به سازگاری ارتفاع سکو با ناوگان، هزینه تجهیزات و نگهداری |
| بارگیری همسطح در حیاط باز | انعطاف برای انواع خودرو، ساده تر در ساخت | وابستگی به شرایط جوی، تداخل بیشتر با ترافیک حیاط، نیاز به فضای مانور بزرگتر |
| در عریض و بارگیری داخل سالن | کنترل آب و هوا، امنیت بیشتر کالا، کاهش وقفه های آب و هوایی | نیاز به فضای داخلی برای مانور، تهویه اگزوز و ایمنی حریق دقیق تر |
مراحل بررسی اولیه روی سایت پلان
- پلان زمین، معبر بیرونی و کدهای تراز تقریبی را تهیه کنید.
- نوع ناوگان و الگوی تردد را مشخص و الگوی چرخش مورد نیاز را انتخاب کنید.
- یک یا دو جایگزین برای محل ورودی اصلی تعیین و با جهت حرکت خیابان تطبیق دهید.
- مسیر ورود، گردش، عقب روی به درگاه و خروج را ترسیم و با موانع کنترل کنید.
- محل اتاق نگهبانی، صف انتظار داخل سایت و باجه باسکول (در صورت نیاز) را جانمایی کنید.
- مدل بارگیری (سکو یا همسطح) را انتخاب و اختلاف تراز و زهکشی جلوی درگاه را بررسی کنید.
- تفکیک مسیر لیفتراک و عابر، محل گاردریل و ضربه گیرها را مشخص کنید.
- نقاط ریسکی را با بازدید میدانی یا تست با یک وسیله نقلیه مشابه راستی آزمایی کنید.
اگر در مرحله چیدمان کلی سوله هستید و می خواهید ورودی، حیاط و سالن به شکل هماهنگ طراحی شوند، مطالعه راهنمای جامع طراحی سوله صنعتی تصویر کامل تری از تصمیم های پایه به شما می دهد.
خطاهای رایج و پیامدها
- قرار دادن دروازه دقیقا روی قوس گردش تریلی: برخورد مکرر با پایه دروازه و توقف های طولانی
- کمبود فضای انتظار داخل سایت: تشکیل صف در معبر عمومی و نارضایتی مرجع محلی
- ترکیب ورودی کارکنان با مسیر تریلی: افزایش ریسک حادثه برای عابر و لیفتراک
- شیب بندی نامناسب جلوی درگاه: آبگرفتگی و نفوذ آب به سالن
- انتخاب نوع در غلط با ناوگان: اختلاف تراز زیاد و آسیب به پالت و لیفتراک
- روشنایی و علائم ناکافی: مانور سخت در شب و افزایش خطاهای راننده
- جانمایی نگهبانی با دید محدود: کنترل کند و توقف های غیرضروری
تفکیک مسئولیت در پروژه
- کارفرما: اعلام کاربری، ناوگان هدف، الگوی تردد، الزامات کسب و کار و محدودیت های زمین
- طراح سایت پلان و معماری: انتخاب محل ورودی، سازماندهی حیاط، نوع درگاه و مسیرها
- طراح سازه: جزئیات سکو، درگاه، قاب دروازه، گاردریل، روسازی سنگین و اتصالات مورد نیاز
- طراح تاسیسات: روشنایی محوطه، تخلیه دود در صورت بارگیری داخل سالن، سیستم های کنترل دسترسی
- مجری: اجرای صحیح شیب بندی، زهکشی، روکش های مقاوم و نصب تجهیزات بارگیری
- مرجع محلی و آتش نشانی: تایید مسیر دسترسی، حریم ها و الزامات ایمنی
نشانه هایی که نیاز به بازبینی متخصص دارند
- تداخل مسیر تریلی با دکل برق، درختان قدیمی یا تاسیسات زیرسطحی
- اختلاف تراز قابل توجه بین معبر بیرونی و کف حیاط که باعث شکم دادن یا گیر کردن تریلر می شود
- زمین های با خاک نرم یا نشست پذیر که روسازی سنگین نیاز دارند
- باد غالب جانبی شدید در حیاط های باز که مانور عقب روی را سخت می کند
- ورودی نزدیک به تقاطع پرتردد یا در شیب قابل توجه
پیش از تصمیم نهایی
برای اینکه تصمیم شما در مرحله امکان سنجی به کمترین تغییر در اجرا منجر شود، داده های زیر را آماده کنید و برای بررسی اولیه ارسال کنید:
- ابعاد دقیق زمین و موقعیت جغرافیایی
- کاربری سوله، نوع کالا و روش بارگیری مدنظر
- نوع و تعداد خودروهای ورودی در ساعات اوج
- اختلاف ترازهای تقریبی بین معبر، حیاط و کف سالن
- محدودیت های مرجع محلی یا شهرک صنعتی که تاکنون به شما اعلام شده است
