برای ساخت سوله در زمین محدود، سه تصمیم کلیدی تعیین کننده است: ارزیابی دقیق دسترسی، تکه بندی هوشمند قطعات برای حمل، و انتخاب روش نصب متناسب با فضای موجود. اگر همین ابتدا مسیر ورود خودرو، جای استقرار جرثقیل و ترتیب نصب قاب ها روشن شود، پروژه ایمن تر، سریع تر و اقتصادی تر پیش می رود.
چه چیزی اجرای پروژه را در زمین با دسترسی محدود سخت می کند؟
- عرض کم معبر و شعاع گردش محدود خودروهای سنگین
- ظرفیت کم روسازی یا پل های میانی و ممنوعیت بار محوری بالا
- شیب تند، پیچ های تیز و موانع هوایی مانند کابل برق
- نبود فضای کافی برای انبارش یا پیش مونتاژ قطعات
- نزدیکی به واحدهای فعال، حساسیت به صدا و محدودیت ساعات کار
- عدم امکان استقرار جرثقیل سنگین در شعاع کاری مناسب

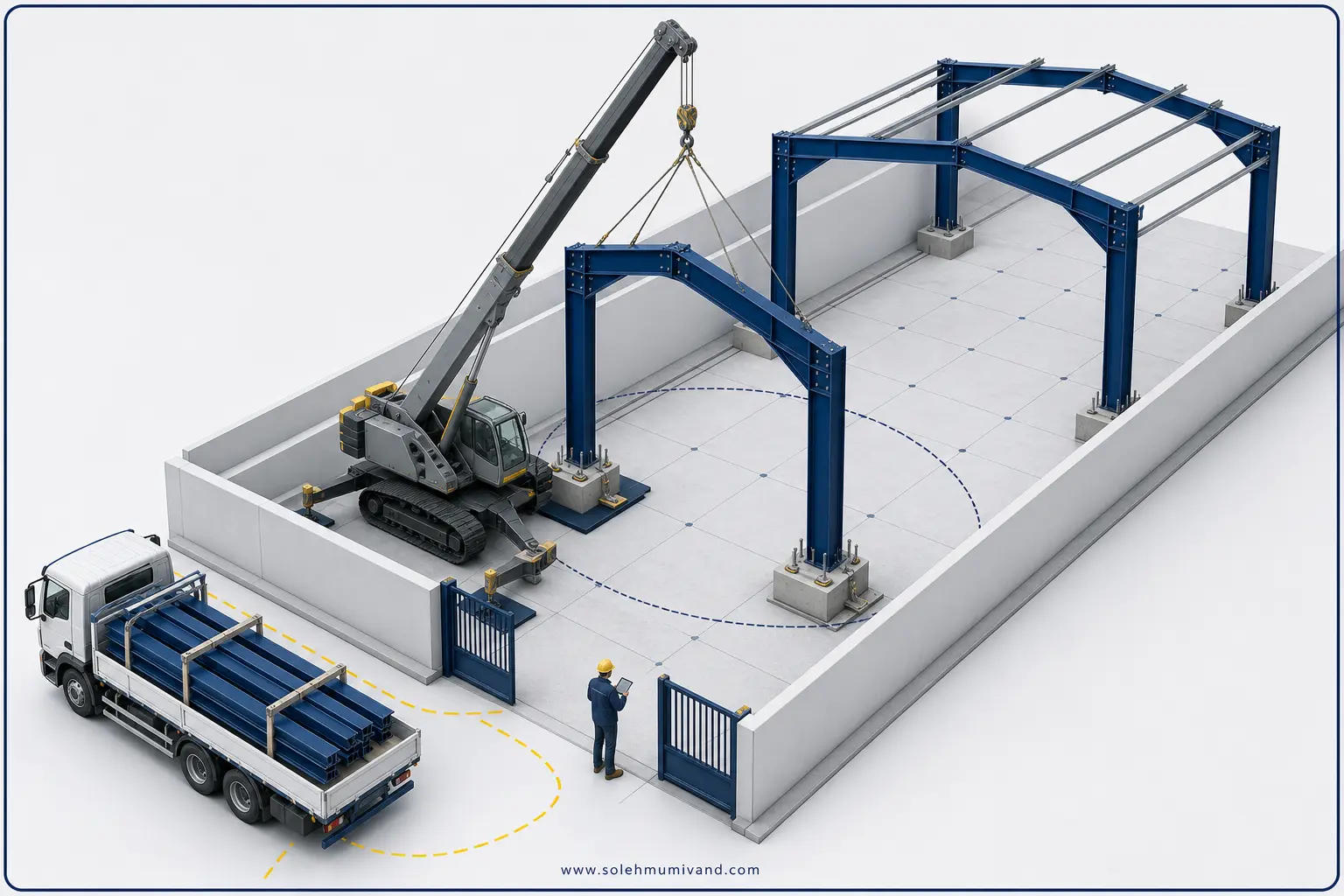

ساخت سوله در زمین محدود: تصمیم های حیاتی حمل و نصب
استراتژی حمل
- تکه بندی هدفمند: تقسیم تیرها و رفترها به طول ها و وزن های قابل حمل با کامیون کوچکتر. این کار تعداد وصله ها را افزایش می دهد اما مسیر حمل را ممکن می کند.
- تحلیل مسیر عبور خودرو: بررسی میدانی و شبیه سازی چرخش در پیچ ها و دروازه ها. در صورت نیاز، برنامه حمل شبانه یا هماهنگی موقت برای بازگشایی موانع تدوین می شود.
- تحویل فازی و طبق توالی نصب: هر محموله دقیقا مطابق گام نصب وارد شود تا انبارش در محل به حداقل برسد.
- نقطه تخلیه واقع بینانه: تعیین موقعیتی که هم ایمن باشد و هم حمل دستی یا با لیفتراک تا محل نصب را کوتاه کند.
انتخاب روش بلند کردن و استقرار تجهیزات
- جرثقیل موبایل بوم بلند: مناسب زمانی که دسترسی از بیرون محوطه یا از خیابان ممکن است. نیازمند کنترل ظرفیت تحمل زمین و صفحات توزیع بار زیر جک ها است.
- جرثقیل کرالر یا مینی کرالر: برای حرکت در فضای محدود با بار سبک تر و امکان مانور بهتر. شعاع و ظرفیت محدودتر دارد و توالی نصب باید دقیق تر باشد.
- لیفتراک سنگین و بالابر تلسکوپی: برای جابجایی قطعات درون سایت و بلند کردن های کوتاه. جایگزین جرثقیل نیست اما شکاف های اجرایی را پر می کند.
- بالابر نفر برای دسترسی: جهت پیچ بندی در ارتفاع، نه برای بلند کردن قطعات سنگین.
- تمهیدات موقت زیر جرثقیل: صفحات فولادی یا بستر موقت کوبیده برای پخش بار و جلوگیری از نشست؛ نیازمند تایید مهندس سازه یا ژئوتکنیک پروژه است.
توالی نصب و پیش مونتاژ بیرون سایت
- پیش مونتاژ قاب های سبک در حیاط نزدیک یا محوطه موقت و حمل سریع به داخل سایت. این روش زمان اشغال معبر را کم می کند.
- نصب قاب های کناری به عنوان مهاربند موقت و بستن ضدبادها در همان روز برای پایداری مرحله ای.
- استفاده از شابلون صفحه ستون و کنترل تراز قبل از شروع، چون در فضای محدود فرصت اصلاح های بزرگ وجود ندارد.
سازگاری طراحی با اجرا
- ترجیح اتصالات پیچی به جای جوش در محل، به ویژه وقتی فضای کار و دسترسی محدود است.
- پیش بینی وصله های پیچی اضافی در اعضای بلند به بهای افزایش تعداد قطعات، اما با امکان حمل و مانور بهتر.
- بازنگری ابعادی ورق های جانبی، سینه بندها و قطعات جانبی برای عبور از تنگناهای مسیر؛ هر تغییر نیازمند تایید طراح سازه است.
اگر مایلید تصویر کلی مراحل طراحی تا تحویل را کنار این شرایط خاص ببینید، بخش مربوط به برنامه ریزی در راهنمای جامع ساخت سوله می تواند مسیر را روشن تر کند.
چه اطلاعاتی باید از کارفرما دریافت شود؟
برای برآورد دقیق دامنه اجرا و انتخاب تجهیزات، دریافت داده های زیر ضروری است:
- آدرس دقیق و لوکیشن پین شده، به همراه ویدیو کوتاه از مسیر دسترسی تا محل تخلیه
- عرض دروازه ها، شعاع گردش خودرو، شیب معبر و موانع هوایی در مسیر
- محدودیت های ترافیکی و ساعات مجاز تردد یا کارگاه (شهر، شهرک صنعتی یا مجتمع)
- نقشه جانمایی سایت و محل پیشنهادی استقرار جرثقیل و نقطه تخلیه
- گزارش ژئوتکنیک یا حداقل اطلاعات کیفی از نوع بستر و مقاومت تقریبی سطح برای استقرار تجهیزات
- فضای موجود برای انبارش و پیش مونتاژ موقت در داخل یا نزدیک سایت
- مجاورت با واحدهای حساس به صدا یا گرد و غبار و الزامات HSE محلی
- نیاز به کار شبانه یا تعطیل و امکان اخذ مجوز مربوط
- برنامه تولید یا بهره برداری مجاور که ممکن است تداخل عملیاتی ایجاد کند
عوامل هزینه ساز و زمان بندی در پروژه های محدود دسترسی
- استفاده از تجهیزات خاص مانند جرثقیل بوم بلند یا مینی کرالر و تمهیدات موقت زیر جک ها
- افزایش سفرهای حمل به دلیل تکه بندی قطعات و محدودیت ابعاد محموله
- پیش مونتاژ بیرون سایت، بسته بندی دقیق و دوباره کاری های احتمالی در محل وصله
- نیروی تکمیلی برای راهبری ترافیک، محصورسازی و ایمنی عابران
- راه دسترسی موقت، صفحات فولادی توزیع بار و موانع موقت ایمنی
- کاهش سرعت نصب به دلیل محدودیت مانور و الزام به توالی های دقیق
- هماهنگی با مراجع محلی و ریسک تاخیر در صدور مجوزهای زمان و تردد
روش بررسی و راستی آزمایی قبل از قرارداد
- بازدید میدانی مشترک و برداشت ابعاد کلیدی: عرض ها، شعاع گردش، محل تخلیه، نقاط استقرار و موانع.
- تحلیل مسیر عبور خودرو: شبیه سازی چرخ مسیر برای کامیون و جرثقیل و تایید امکان پیچش و ورود.
- انتخاب گزینه های بلند کردن: بررسی شعاع کاری، ظرفیت مورد نیاز و جدول باربری تجهیزات، به همراه ارزیابی ظرفیت تحمل زمین و طراحی صفحات توزیع بار. تایید نهایی با مهندس سازه یا ژئوتکنیک انجام می شود.
- طرح نصب اولیه: توالی قاب ها، نقاط مهاربند موقت و نیازهای پیش مونتاژ بیرون سایت.
- هماهنگی مجوزها: تردد شبانه، انسداد کوتاه مدت معبر، محدودیت صدا و گرد و غبار.
- بازنگری طراحی: تایید تکه بندی، نوع اتصالات، پوشش ضدخوردگی در محل وصله و جزئیات حمل.
- برنامه HSE: کنترل فاصله ایمن از خطوط برق، مسیرهای امن تردد نفرات، محصورسازی و علائم.
- طرح تضمین کیفیت: کنترل ابعادی اعضا در کارگاه، گواهی پوشش، تراز صفحه ستون، کنترل گشتاور پیچ ها مطابق مشخصات و مستندسازی.
اشتباهات رایج و پیامدها
- شروع حمل قبل از تحلیل مسیر: بازگشت محموله، هزینه مضاعف و تاخیر زنجیره ای.
- انتخاب جرثقیل صرفا بر اساس ظرفیت، بدون توجه به شعاع کاری و بستر: ناتوانی در بلند کردن، خطر نشست یا عدم ایمنی.
- بی توجهی به توالی نصب: قفل شدن عملیات به دلیل نبود فضای مانور یا کمبود مهاربند موقت.
- اتکای بیش از حد به جوش کاری در محل: کاهش کیفیت و افزایش زمان در فضای محدود.
- عدم هماهنگی با مراجع محلی: توقف کار در میانه عملیات یا جریمه.
تقسیم مسئولیت پیشنهادی در پروژه های محدود دسترسی
- کارفرما: ارائه اطلاعات مسیر و محدودیت ها، تامین مجوزهای محلی مورد توافق، آماده سازی معبر و محل استقرار طبق نقشه مصوب.
- طراح سازه: تایید تکه بندی و اتصالات متناسب با روش نصب، کنترل پایداری مرحله ای و نیازهای مهاربند موقت.
- مجری ساخت: کنترل ابعادی، شماره گذاری دقیق قطعات و بسته بندی برای تحویل مرحله ای.
- مجری نصب: تحلیل مسیر، انتخاب تجهیزات بلند کردن، طرح نصب، HSE و تضمین کیفیت در محل.
- مرجع محلی یا شهرک صنعتی: اعلام محدودیت های ترافیکی و ساعات مجاز، تایید انسداد موقت در صورت نیاز.
نمونه فرضی برای درک تصمیم ها
فرض کنید مسیر دسترسی باریک و پرپیچ است و امکان ورود تریلی وجود ندارد. در این حالت، تیرهای بلند به چند قطعه کوتاه تر تقسیم می شوند، حمل با کامیون کوچکتر انجام می شود و در حاشیه سایت پیش مونتاژ صورت می گیرد. برای بلند کردن، مینی کرالر با صفحات توزیع بار انتخاب می شود و قاب های کناری زودتر نصب می شوند تا مهاربندی موقت فراهم شود. هزینه سفرهای حمل و تعداد وصله ها افزایش می یابد، اما ریسک توقف عملیات و خسارت ناشی از بازگشت محموله به شکل معناداری کم می شود. این سناریو صرفا نمونه فرضی است و تصمیم نهایی به تایید طراحی و شرایط واقعی زمین وابسته است.
پیش از تصمیم نهایی
اگر زمین شما دسترسی محدودی دارد، بهترین نقطه شروع ارسال اطلاعات مسیر، عکس و ویدیو، و نقشه جانمایی پیشنهادی است تا امکان سنجی حمل و نصب انجام شود. پس از آن می توان درباره نوع تجهیزات، توالی نصب و محدوده تعهدات به جمع بندی رسید.
ارسال مشخصات پروژه برای بررسی دامنه اجرا و قدم بعدی
