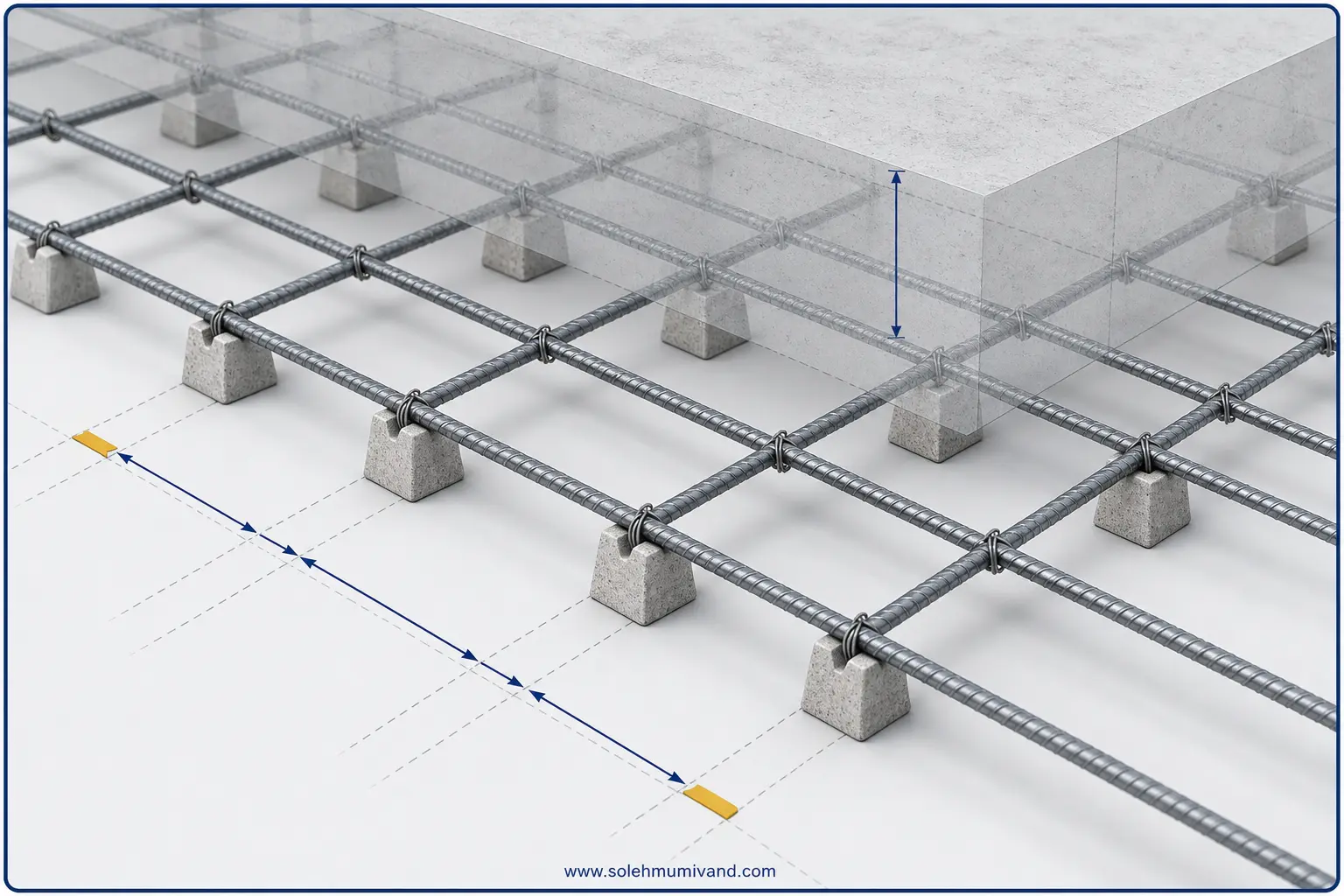

فاصله اسپیسر بتنی نسخه ثابت ندارد؛ براساس نوع عضو (کف، دیوار، ستون)، ضخامت کاور موردنیاز، آرایش و سایز آرماتور، ظرفیت باربری اسپیسر، بارهای کارگاهی حین اجرا، و شرایط تکیه‌گاه (خاک، بتن مگر یا قالب) تعیین و با یک کنترل میدانی قبل از بتن‌ریزی تأیید می‌شود.
چه عواملی فاصله و تعداد اسپیسر را تعیین می‌کند؟
- ضخامت کاور مطابق نقشه و مشخصات فنی عضو.
- نوع عضو و راستای کاور: کف و فونداسیون (کاور زیرین)، دیوار و ستون (کاور محیطی)، تیر و لبه‌ها (کاور جانبی و تحتانی).
- سایز، فاصله و سختی شبکه آرماتور (تک‌لایه، دولایه، شبکه آماده یا قفسه‌بندی شده).
- نوع اسپیسر و ظرفیت فشاری/موضعی آن (مطابق دیتاشیت یا آزمون تولیدکننده).
- بارهای کارگاهی پیش از گیرش: عبور نیرو، ویبره، جایگذاری بتن و ابزار.
- شرایط تکیه‌گاه: خاک متراکم، بتن مگر، ورق قالب‌بندی، ناهمواری سطح و امکان نشست.
- روان‌روی بتن، روش تراکم و نیاز به عبور دانه‌بندی بین آرماتور و اسپیسر.
- الزامات سطح نما (اکسپوز) و حساسیت به رد اسپیسر.
مراحل تعیین فاصله اسپیسر (از برآورد تا تأیید ناظر)
- دریافت و ثبت ضخامت کاور از نقشه سازه و مشخصات فنی پروژه.
- انتخاب نوع اسپیسر متناسب با عضو و روش اجرا (کف/فونداسیون، دیوار/ستون، تیر/لبه).
- استعلام ظرفیت تحمل فشاری و ابعادی اسپیسر از تولیدکننده یا دیتاشیت محصول.
- برآورد بار وارد بر هر اسپیسر: وزن آرماتور تکیه‌کرده + بارهای کارگاهی محتمل روی شبکه پیش از بتن‌ریزی.
- محاسبه شبکه چیدمان پیشنهادی با این منطق: مساحت تحت پوشش هر اسپیسر × بار سطحی ≤ ظرفیت طراحی اسپیسر (با درنظرگرفتن ضریب اطمینان متعارف پروژه).
- پایلوت میدانی: چیدمان نمونه در قطعه‌ای محدود، بستن مناسب به آرماتور، اعمال بار کارگاهی معمول (تردد، ویبره موضعی)، و کنترل تغییر کاور.
- اصلاح فواصل در لبه‌ها، گوشه‌ها، اطراف حفره‌ها و مسیرهای رفت‌وآمد، و تأیید نهایی توسط ناظر.
انتخاب اسپیسر متناسب با عضو
کف، فونداسیون و دال
برای کاور زیرین، اسپیسرهای پایه‌دار یا بلوکی پیوسته استفاده می‌شوند. روی خاک یا زیرسازی نرم، نشیمن پهن‌تری لازم است یا نوار پیوسته برای توزیع بار. در مسیرهای تردد کارگاهی یا محل ریزش بتن، تراکم اسپیسرها بیشتر در نظر گرفته می‌شود تا خیز شبکه کاهش یابد.
دیوار و ستون
کاور جانبی و محیطی با اسپیسرهای حلقه‌ای/چرخ‌دار یا کلیپ روی میلگردهای طولی تأمین می‌شود. فاصله در امتداد ارتفاع باید پایداری قفسه آرماتور را در برابر ویبره تضمین کند. اطراف بازشوها و کنج‌ها، تراکم بیشتری نیاز است.
تیر و قطعات لبه‌دار
برای کاور جانبی تیر، اسپیسرهای جانبی روی خاموت‌ها یا میلگردهای کناری نصب می‌شوند و برای کاور تحتانی تیر از اسپیسر پایه‌دار استفاده می‌شود. در تکیه‌گاه‌های موقت یا قالب‌های شیب‌دار، مهاربندی قفسه و بستن اسپیسرها اهمیت بیشتری دارد.
مثال فرضی: محاسبه فاصله برای یک دال
این مثال صرفاً برای نشان‌دادن روش برآورد اولیه است و جایگزین محاسبات و تأیید کارگاهی/نظارتی نیست.
- فرض‌ها: دال ۲۰ سانتی‌متر، کاور زیرین نقشه ۳۵ میلی‌متر، شبکه میلگرد ۱۲ هر ۲۰ سانتی‌متر دوطرفه.
- وزن تقریبی آرماتور روی هر مترمربع: حدود ۰.۱۰ کیلو نیوتن بر مترمربع (فرضی).
- بار کارگاهی محتمل پیش از بتن‌ریزی روی شبکه: ۰.۵۰ کیلو نیوتن بر مترمربع (فرضی).
- اسپیسر پایه‌دار با ظرفیت مجاز اعلام‌شده ۱.۲ کیلو نیوتن؛ ظرفیت طراحی با ضریب اطمینان ۲: برابر ۰.۶ کیلو نیوتن.
جمع بار سطحی فرضی: ۰.۶ کیلو نیوتن بر مترمربع. شرط طراحی: مساحت تحت پوشش هر اسپیسر × ۰.۶ ≤ ۰.۶ → مساحت حداکثر ≈ ۱ مترمربع. بنابراین شبکه اولیه ≈ ۱.۰ × ۱.۰ متر پیشنهاد می‌شود و در لبه‌ها و مسیرهای رفت‌وآمد تا حدود ۰.۷۵ متر فشرده می‌شود. سپس با پایلوت میدانی و نظر ناظر، فاصله نهایی اصلاح و تثبیت می‌شود.
خطاهای رایج و پیامدها

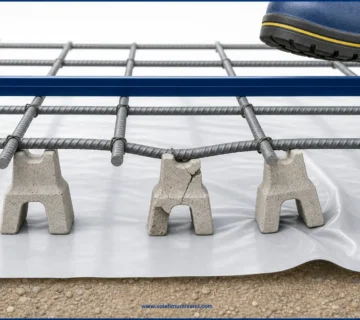

- کم‌گذاشتن اسپیسر یا فاصله زیاد: کاهش کاور، خوردگی زودرس و برگشت‌کار.
- انتخاب ارتفاع نامتناسب با کاور نقشه: ضعف دوام و اختلاف سطح.
- قرار دادن اسپیسر روی بستر نرم یا کثیف: نشست موضعی و نایکنواختی کاور.
- نبستن اسپیسر به آرماتور در قطعات قائم: جابجایی قفسه حین ویبره.
- فاصله دهی بیش از حد متراکم در مقطع‌های پرآرماتور: اختلال در عبور بتن و حبس هوا.
چگونه نتیجه را کنترل کنیم؟
- قبل از بتن‌ریزی: نمونه‌چینی با همان فاصله پیشنهادی، تراز و هم‌کاوری با شابلون یا گیج ساده و عبور کنترل‌شده نیرو؛ در صورت تغییر کاور، فاصله اصلاح شود.
- حین بتن‌ریزی: رصد حرکت قفسه در نواحی حساس (کنج‌ها، اطراف بازشوها، مسیر ویبراتور).
- پس از گیرش اولیه (در صورت نیاز ناظر): کنترل کاور با ابزار مناسب در نقاط نمونه.
تفکیک مسئولیت
- طراح سازه: تعیین ضخامت کاور و آرایش آرماتور در نقشه‌ها.
- پیمانکار/مجری: انتخاب نوع اسپیسر، برآورد فاصله و تعداد، اجرای پایلوت و کنترل میدانی.
- ناظر/کنترل کیفیت: بازبینی چیدمان، تأیید نهایی فاصله و انطباق با نقشه‌ها.
چه اطلاعاتی باید آماده شود؟
- نوع عضو، ابعاد و ضخامت کاور در نقشه‌ها.
- قطر و فواصل آرماتورها، تک‌لایه یا دولایه بودن شبکه، و وجود قفسه آماده.
- شرایط تکیه‌گاه (خاک، بتن مگر، قالب) و مسیرهای تردد احتمالی.
- روش بتن‌ریزی و تراکم (روانی بتن، نوع ویبره).
- حساسیت سطح تمام‌شده (اکسپوز یا معمولی) و الزامات کارفرما/ناظر.
پیش از تصمیم نهایی
برای انتخاب درست، ابتدا نوع عضو، ضخامت کاور و مقدار مورد نیاز را بررسی کنید. اگر لازم است درباره انواع، کاربرد و نکات انتخاب بدانید، راهنمای اسپیسر بتنی را ببینید: راهنمای انتخاب و کاربرد اسپیسر بتنی. سپس فاصله پیشنهادی را در پایلوت کارگاهی بیازمایید و با نظر ناظر نهایی کنید.
