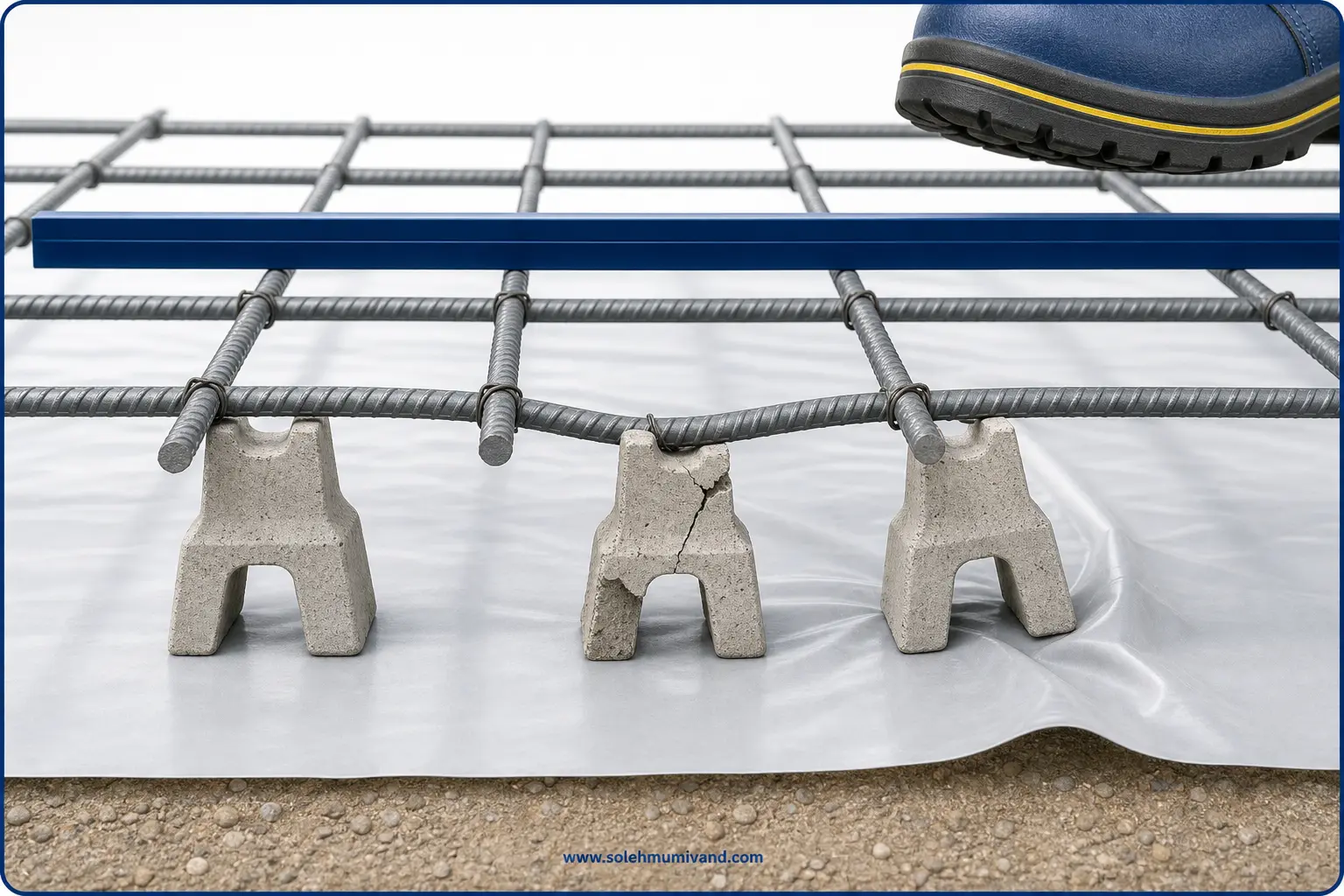

شکستن اسپیسر بتنی یا جابه جا شدن آن معمولاً از سه منشا است: تناسب نداشتن نوع اسپیسر با عضو و بار کارگاهی، چیدمان و مهار اشتباه روی آرماتور یا قالب، و کیفیت نامطلوب محصول یا زیرکار ناهموار. اگر یکی از این سه حلقه ضعیف باشد، کاور بتن حفظ نمی‌شود و ریسک خوردگی آرماتور بالا می‌رود.
علت‌های اصلی شکست یا حرکت اسپیسر
انتخاب نامتناسب با عضو و بار کارگاهی
هر عضو سازه‌ای رفتار و نیاز متفاوتی دارد. اسپیسر مناسب فونداسیون یا کف باید سطح تماس عریض و پایداری خوبی روی زیرکار داشته باشد؛ اسپیسر برای دیوار و ستون باید امکان مهار به شبکه و تماس یکنواخت با قالب را فراهم کند. وقتی اسپیسر ظریف یا با سطح تماس کم زیر شبکه سنگین یا روی زمین نرم قرار می‌گیرد، تنش موضعی بالا می‌رود و قطعه می‌شکند یا در بتن فرو می‌رود. عبور کارگر، ویبراتور، پمپ یا کشیده شدن شیلنگ روی شبکه هم بار جانبی و ضربه‌ای ایجاد می‌کند که اگر با ظرفیت اسپیسر همخوان نباشد، باعث ترک و لب‌پریدگی می‌شود.
چیدمان و مهار نادرست
تعداد کم، فاصله‌گذاری یکنواخت ولی اشتباه، یا تمرکز اسپیسرها در یک گوشه باعث می‌شود بار شبکه روی چند نقطه محدود بیفتد. نبود مهار به شبکه یا قالب، و رها کردن اسپیسر روی سطوح لغزنده (روغن قالب، نایلون یا گل) از دلایل رایج جابه‌جایی حین بتن‌ریزی است. در اعضای قائم، نزدن بست یا سیم به آرماتور، یا تکیه دادن اسپیسر به نقاط ناصاف قالب، جا به جایی و خطای کاور را تشدید می‌کند.
کیفیت محصول و وضعیت زیرکار
اسپیسر با طرح اختلاط ضعیف، آب زیاد، دانه‌بندی نامناسب یا عمل‌آوری ناکافی ترد و شکننده است. وجود حفره، ترک مویی، لبه‌های لب‌پر یا اختلاف زیاد ابعادی نشانه ریسک شکست است. از طرف دیگر، زیرکار ناهموار، وجود سنگ‌دانه درشت زیر اسپیسر، یخ‌زدگی سطح، یا بتن مگر ناصاف باعث تمرکز تنش و کج نشستن قطعه می‌شود.
اثر بتن‌ریزی، ویبره و ترافیک کارگاهی
ریزش بتن از ارتفاع زیاد، هد پمپ روی شبکه، ویبره شدید یا تماس مستقیم بدنه ویبراتور با اسپیسر به قطعه ضربه می‌زند. کشیدن شیلنگ ویبره یا تردد کارگران بدون مسیر عبور مشخص، نیروهای افقی ایجاد می‌کند و اسپیسر را می‌لغزاند. اسلامپ بالا و جریان شدید بتن هم اگر مهار کافی نباشد، به جابه‌جایی می‌انجامد.
چطور علت را در کارگاه تشخیص دهیم؟
نشانه‌ها را زود و سیستماتیک بررسی کنید تا پیش از بتن‌ریزی اصلاح شود:
- پیش از بتن‌ریزی: با خط‌کش فاصله آرماتور تا قالب یا زیرکار را در نقاط مختلف بسنجید؛ یکنواختی عددها نشانه صحت چیدمان است.
- بازرسی چشمی: به دنبال ترک مویی روی اسپیسر، لب‌پریدگی گوشه‌ها، تکیه نامطلوب روی سنگ‌دانه درشت یا نشست در خاک نرم بگردید.
- مهار: کنترل کنید هر اسپیسر مطابق نوع عضو به شبکه یا قالب با سیم یا بست مهار شده باشد.
- حین بتن‌ریزی: ارتفاع ریزش و مسیر شیلنگ را مدیریت کنید و هر نشانه لغزش یا خم‌شدن شبکه را همان لحظه اصلاح کنید.
- پس از بتن‌ریزی و گیرش: در صورت نیاز با دستگاه کاورمتر یا مغزه‌گیری موضعی تحت نظر ناظر، یکنواختی پوشش بررسی شود.
راهکارهای اصلاح و پیشگیری

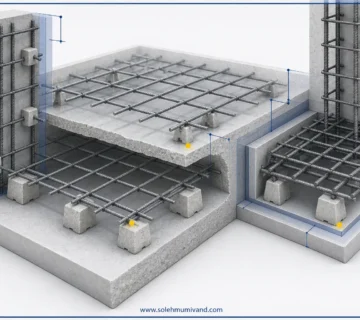

انتخاب محصول متناسب با عضو
- فونداسیون و کف: اسپیسر بتنی با سطح تماس عریض و آج‌دار برای جلوگیری از لغزش روی بتن مگر یا خاک متراکم. در صورت شبکه سنگین، از مدل‌هایی با مقطع ضخیم‌تر و امکان مهار به میلگرد استفاده کنید.
- دال‌ها و شبکه‌های لایه بالا: اسپیسر خطی یا لقمه‌های پلکانی که بار را روی طول بیشتری پخش می‌کنند و به شبکه پایینی تکیه مطمئن دارند.

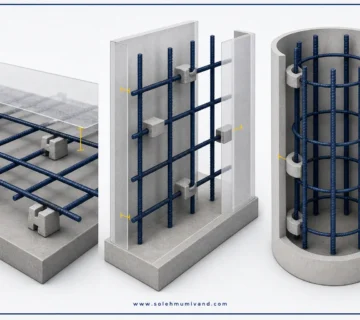

- دیوار و ستون: اگر به هر دلیل از اسپیسر بتنی استفاده می‌کنید، قطعه باید امکان بستن مطمئن به میلگرد را داشته باشد و سطح تماس با قالب یکنواخت باشد؛ مهار با سیم الزامی است.
برای مرور انواع و کاربردها می‌توانید به صفحه اسپیسر بتنی مراجعه کنید.

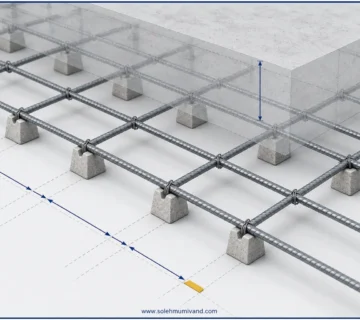

چیدمان و تعداد
- چیدمان شطرنجی و پوشش یکنواخت زیر شبکه انجام دهید. فاصله‌گذاری تابع وزن شبکه، ابعاد اسپیسر و نظر ناظر است؛ عدد ثابت و عمومی اعلام نکنید.
- در لبه‌ها، گوشه‌ها و زیر تقاطع میلگردهای پرتراکم، اسپیسر بیشتری در نظر بگیرید تا تمرکز بار کم شود.
- برای اعضای قائم، توزیع یکنواخت در ارتفاع و مهار کافی به شبکه الزامی است تا حین ویبره جابه‌جا نشود.
مهار و آماده‌سازی سطح
- مهار به آرماتور یا قالب با سیم نرم یا بست متناسب انجام شود. تکیه صرف به اصطکاک قابل اطمینان نیست.
- زیرکار را صاف و تمیز کنید؛ سنگ‌دانه درشت زیر پایه اسپیسر نماند. روی نایلون یا سطح روغنی، مهار حتماً تقویت شود.
- در زمین نرم یا نواحی پر بار رفت‌وآمد، مسیر عبور موقت با تخته یا سکوی کار ایجاد کنید تا بار نفرات به اسپیسرها منتقل نشود.
کنترل حین بتن‌ریزی
- ارتفاع ریزش را کنترل کنید و هد پمپ را مستقیم روی شبکه یا اسپیسر رها نکنید.
- ویبره را به اندازه و با تماس حداقلی با اسپیسر انجام دهید؛ از تکیه دادن شیلنگ به شبکه خودداری کنید.
- حرکت شیلنگ ویبره روی شبکه باید با دستیار انجام شود تا نیروهای افقی به اسپیسر وارد نشود.
کیفیت‌سنجی محصول قبل از مصرف
- بازرسی ظاهری: ترک مویی، حفره، لبه لب‌پر و اختلاف ابعادی قابل توجه نشانه ریسک شکست است.
- یکنواختی بافت و رنگ و گوشه‌های گرد کیفیت بهتری را نشان می‌دهد؛ قطعه بیش از حد سبک یا متخلخل معمولاً ترد است.
- در صورت امکان، برگه مشخصات سازنده و روش نصب پیشنهادی را دریافت کنید تا ظرفیت مجاز، محدودیت‌ها و روش مهار روشن باشد.
معیارهای انتخاب اسپیسر متناسب با پروژه
- نوع عضو سازه‌ای و ضخامت کاور طبق نقشه و مشخصات فنی.
- قطر و آرایش میلگردها و تراکم شبکه.
- بارهای کارگاهی محتمل: عبور نفرات، تجهیزات سبک، مسیر شیلنگ پمپ و ویبراتور.
- جنس و وضعیت سطح تکیه‌گاه: بتن مگر، خاک متراکم، قالب فلزی یا چوبی و میزان لغزندگی.
- روش بتن‌ریزی: پمپ یا باکت، اسلامپ و شدت ویبره.
- کیفیت ساخت اسپیسر: یکنواختی، نبود عیب ظاهری، امکان مهار به شبکه یا قالب، و دستورالعمل نصب روشن.
- تایید ناظر: تعداد و آرایش نهایی باید با نظر ناظر پروژه همخوان باشد.

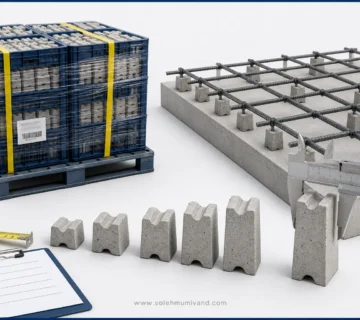

پرسش‌هایی که پیش از خرید باید پاسخ دهید
- عضو مورد نظر چیست و کاور مورد نیاز آن طبق نقشه چقدر است؟
- شبکه چه وزنی دارد و آیا تردد نفرات یا تجهیزات روی آن پیش‌بینی می‌شود؟
- زیرکار در زمان نصب اسپیسر چه وضعیتی دارد (صاف، لغزنده، نرم)؟
- چطور اسپیسر را به شبکه یا قالب مهار می‌کنید؟
- چیدمان پیشنهادی و تعداد تقریبی در هر ناحیه با نظر ناظر تایید شده است؟
پیش از تصمیم نهایی
هدف اصلی، حفظ یکنواختی پوشش بتن است؛ نه صرفاً قرار دادن چند لقمه زیر شبکه. با انتخاب اسپیسر متناسب با عضو و بار کارگاهی، چیدمان و مهار درست، و کنترل اجرا، ریسک شکست و جابه‌جایی به حداقل می‌رسد. قدم بعدی چیست؟ پیش از خرید، نوع عضو، ضخامت کاور و مقدار مورد نیاز پروژه را بررسی کنید تا انتخاب مطمئنی داشته باشید.
