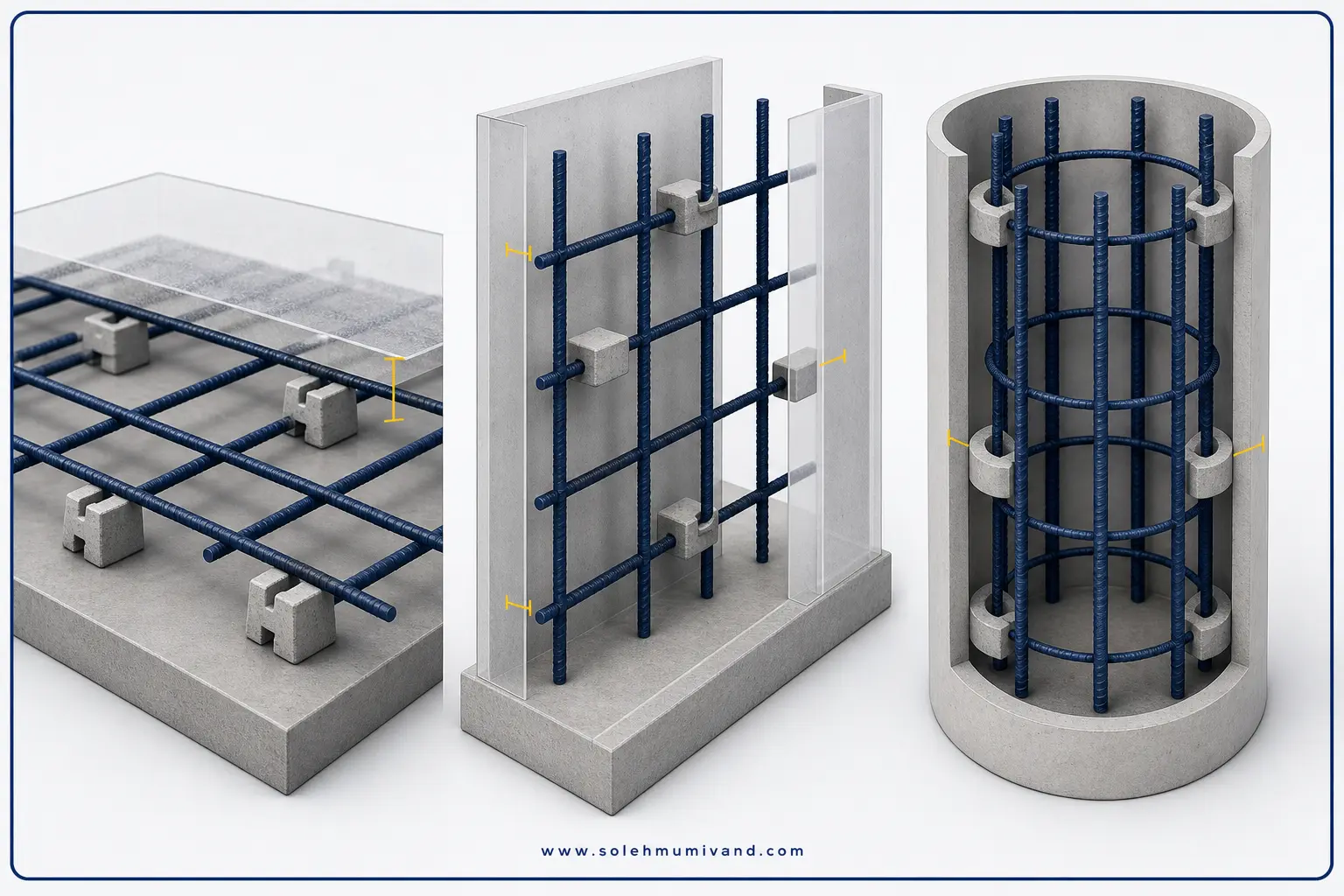

تفاوت اصلی میان انواع اسپیسر بتنی برای کف، دیوار و ستون در هندسه تکیه‌گاه، نحوه اتصال به آرماتور، پایداری حین بتن‌ریزی و اثری است که بر حفظ کاور و کیفیت سطح بتن می‌گذارند. اسپیسر کف باید بار رفت‌وآمد و پمپاژ را بدون فرورفتگی توزیع کند، اسپیسر دیوار باید قفسه آرماتور را دقیقاً در میانه قالب نگه دارد و اسپیسر ستون باید در چند جهت پایدار باشد تا کاور همه وجوه حفظ شود. انتخاب درست، به عضو سازه‌ای، ضخامت کاور مندرج در نقشه، نوع سطح زیرکار و شرایط اجرایی پروژه بستگی دارد.
خلاصه تفاوت‌ها در یک نگاه
- کف/دال: اسپیسر با پایه پهن (چیر/بلوک) برای توزیع یکنواخت بار روی زمین یا قالب افقی؛ تمرکز بر جلوگیری از نشست و جابه‌جایی زیر بار کارگاهی.
- دیوار/برشی: اسپیسر دیواری یا چرخ فاصله‌گذار با تماس کم با قالب؛ تمرکز بر مرکز نگه‌داشتن قفسه آرماتور و جلوگیری از چرخش یا لغزش عمودی.
- ستون: بلوک‌های گوشه یا قطعات چندوجهی که به میلگرد طولی و خاموت‌ها بسته می‌شوند؛ تمرکز بر حفظ هم‌زمان کاور چهار وجه و پایداری حین بلندکردن قفسه.
معیارهای انتخاب برای هر عضو
- ضخامت کاور و قطر میلگرد: شیار اسپیسر باید با قطر میلگرد غالب سازگار باشد و کاور خواسته‌شده در نقشه‌ها را تأمین کند. انتخاب بدون توجه به این دو، به کاور کم یا بیش از حد و ایراد کنترلی منجر می‌شود.
- نوع تکیه‌گاه: خاک، بتن مگر، عایق رطوبتی، قالب چوبی/فلزی یا قالب‌بندی عمودی هر کدام به سطح تماس و شکل پایه متفاوتی نیاز دارند تا خط‌وخراش، سوراخ‌شدن عایق یا اثر سطحی ایجاد نشود.
- بار اجرایی: راه‌رفتن آرماتوربند، مسیر چرخ‌دستی و فشار شلنگ پمپ بار نقطه‌ای ایجاد می‌کند. اسپیسر کف باید پایه پهن و بدنه متراکم داشته باشد تا زیر بار موضعی خرد نشود.
- تراکم شبکه آرماتور: شبکه‌های فشرده به اسپیسرهای جمع‌وجور و نصب سریع نیاز دارند تا حین ویبره گیر نکنند یا مانع تراکم بتن نشوند.
- کیفیت سطح اکسپوز: اگر سطح نهایی نمایان است، اسپیسر با سطح تماس کوچک‌تر و لبه‌های نرم انتخاب کنید تا ردّ آن در بتن نماند.
- شرایط محیطی و دوام: در محیط‌های خورنده یا مرطوب، اسپیسر با بتن متراکم و جذب آب پایین انتخاب شود تا مسیر نفوذ فراهم نکند.
- روش نصب: گیره‌دار، سیم‌بندی یا تکیه ساده؟ در دیوار و ستون، اتصال مکانیکی مطمئن اهمیت دارد تا حین بستن قالب یا جابه‌جایی قفسه جدا نشود.
برای شناخت کلی‌تر دسته‌بندی و کاربردها، راهنمای اسپیسر بتنی را ببینید.
راهنمای اجرایی به تفکیک عضو
کف و دال
- شکل مناسب: چیر یا بلوک با پایه پهن برای جلوگیری از فروبردگی در خاک یا قالب افقی. در مجاورت عایق رطوبتی، لبه‌ها باید گرد و یکنواخت باشند تا عایق آسیب نبیند.
- نصب: اسپیسرها را پیش از بتن‌ریزی و هم‌زمان با پهن‌کردن شبکه پایینی بچینید. زیر نواحی ترافیک کارگاهی، تراکم اسپیسر را متناسب با مسیر حرکت افزایش دهید.
- کنترل: پیش از شروع بتن‌ریزی، با عبور کنترل‌شده روی شبکه، عدم خردشدگی یا کج‌شدن اسپیسرها را بررسی کنید. هر قطعه شکسته تعویض شود.
- خطاهای خاص: استفاده از قطعات نامناسب مثل آجر یا سنگ باعث حفره، جداشدگی سنگدانه و کاور نامنظم می‌شود. جابه‌جایی اسپیسرها هنگام ویبره نیز کاور را کاهش می‌دهد.
دیوار و قطعات قائم
- شکل مناسب: چرخ فاصله‌گذار یا بلوک دیواری با تماس نقطه‌ای و امکان «سانتراژ» قفسه آرماتور نسبت به دو قالب موازی.
- نصب: روی میلگردهای عمودی در فواصل منطقی نصب و با سیم یا گیره محکم کنید تا روی میلگرد سر نخورد. نزدیکی بیش از حد به درزهای قالب می‌تواند نشتی شیره بتن و حفره ایجاد کند.
- کنترل: از چرخش قفسه جلوگیری کنید؛ وجود اسپیسر کافی در ترازهای بالا و پایین اهمیت دارد تا فاصله از هر دو وجه یکنواخت بماند.
- خطاهای خاص: اسپیسر بزرگ با سطح تماس زیاد، ردّ سطحی روی قالب می‌اندازد و می‌تواند «سایه اسپیسر» در بتن ایجاد کند.
ستون
- شکل مناسب: بلوک‌های گوشه با شیار برای میلگردهای طولی یا قطعات چندوجهی که به خاموت‌ها هم مهار می‌شوند.
- نصب: در چهار وجه و در چند تراز بسته شود تا هنگام بلندکردن و جابه‌جایی قفسه سقوط نکنند. دقت کنید اسپیسر مزاحم بستن خاموت‌ها یا قرارگیری اسپیسرهای وجه مقابل نشود.
- کنترل: پس از بستن قالب، با گیج ساده یا شابلون دست‌ساز، یکنواختی کاور در جهات مختلف را راستی‌آزمایی کنید.
- خطاهای خاص: استفاده از اسپیسر کف در ستون باعث لغزش روی قالب عمودی و کاهش ناگهانی کاور می‌شود.
اشتباهات رایج و پیامدها
- یکسان‌فرض‌کردن همه اعضا: انتخاب یک مدل برای کف، دیوار و ستون معمولاً به کاور نامنظم، پوسته‌شدن یا کرموشدگی موضعی می‌انجامد.
- بی‌توجهی به تکیه‌گاه: پایه تیز روی عایق، آن را سوراخ می‌کند و مسیر نفوذ رطوبت می‌سازد.
- شیار نامتناسب با قطر میلگرد: شل‌بودن یا فشار بیش از حد، به لغزش یا ترک‌خوردگی اسپیسر منجر می‌شود.
- کیفیت پایین بتن اسپیسر: بدنه پوک یا جذب آب بالا، حفره و لکه سطحی ایجاد می‌کند و دوام کاور را کاهش می‌دهد.
- چیدمان ناکافی: فاصله‌گذاری کم‌تعداد، زیر بار کارگاهی نشست می‌کند و ضخامت پوشش را از بین می‌برد.
چک‌لیست کنترل قبل از بتن‌ریزی
- ضخامت کاور و محل کاور طبق نقشه و مشخصات فنی کنترل شده باشد.
- اسپیسر با شکل مناسب عضو (کف، دیوار، ستون) و سازگار با تکیه‌گاه انتخاب شده باشد.
- شیار اسپیسر با قطر میلگرد غالب تطبیق داشته باشد؛ اتصالات محکم و قابل بازرسی باشند.
- نمونه‌برداری میدانی: چند نقطه پرریسک را زیر بار عبور کارگری آزمایشی کنید؛ شکست یا نشست نباشد.
- سطح تماس تمیز و عاری از گل، روغن و دوغاب خشک باشد؛ مجاورت عایق بررسی شود.
- پس از بستن قالب (در دیوار و ستون)، با گیج دستی، یکنواختی کاور سنجش نقطه‌ای شود.
چه چیزهایی از تأمین‌کننده بخواهیم؟
- برگه مشخصات فنی: ابعاد، نوع شیار، مقاومت فشاری یا توضیح کیفی درباره متراکم‌بودن بدنه.
- نمونه فیزیکی برای تست میدانی کوتاه.
- راهنمای نصب پیشنهادی بر مبنای عضو سازه‌ای و نوع تکیه‌گاه.
- گزارش کنترل کیفیت محصول (در صورت وجود) و سازگاری مصالح اسپیسر با بتن پروژه.
و پیش از سفارش، اطلاعات زیر را آماده کنید: عضو سازه‌ای، ضخامت کاور مندرج در نقشه، قطر میلگرد غالب، نوع تکیه‌گاه (خاک/مگر/قالب فلزی/عایق)، حساسیت سطح نهایی، و برآورد بار اجرایی.
مقایسه کوتاه انواع اسپیسر بتنی برای اعضا
| عضو | شکل رایج | محل تکیه | مزیت کلیدی | ریسک انتخاب نادرست |
|---|---|---|---|---|
| کف/دال | چیر/بلوک پایه‌پهن | زمین، بتن مگر یا قالب افقی | توزیع بار و جلوگیری از نشست | فروبردگی، کاور کم و اثر سطحی |
| دیوار | چرخ فاصله‌گذار/بلوک دیواری | قالب عمودی دوطرفه | مرکزنگه‌داشتن قفسه | لغزش، چرخش قفسه و سایه اسپیسر |
| ستون | بلوک گوشه/چندوجهی | قالب عمودی چندوجهی | پایداری چندجهته و کاور یکنواخت | افت کاور در یک یا چند وجه |
پیش از تصمیم نهایی
انتخاب اسپیسر را به نقشه سازه، مشخصات فنی، شرایط اجرا و نظر ناظر گره بزنید. اگر بین دو مدل مردد هستید، نمونه هر دو را در محل واقعی آزمایش کنید و نتیجه را با کاور خواسته‌شده مقایسه کنید. پیش از خرید، نوع عضو، ضخامت کاور و مقدار مورد نیاز را بررسی کنید.
