برای جانمایی پنل خورشیدی روی سوله وقتی سقف پر از نورگیر، هواکش، دودکش و تجهیزات است، اصل کار این است: سایه و تلاطم هوا را از پنل‌ها دور نگه دارید، راه سرویس و آبروها را باز بگذارید، اتصالات را روی اعضای باربر ببندید و آب‌بندی و ایمنی برق را از ابتدا در نقشه ببینید. با همین چهار اصل، بخش زیادی از ریسک‌هایی که بازده را کم یا نشت آب و خرابی به‌جا می‌گذارند، از بین می‌روند.
چه چیزهایی تعیین می‌کنند پنل‌ها کجا بنشینند؟
هماهنگی با تجهیزات سقف فقط «جای خالی پیدا کردن» نیست. هر تجهیز یک اثر فنی دارد که باید در مدل‌سازی جانمایی دیده شود:
- نورگیرها: سایه‌اندازی موضعی، سطح شکننده برای عبور نفر، و مسیر نفوذ نور که نباید با پنل مسدود شود.
- هواکش‌های سقفی و دودکش‌ها: پرتاب هوای گرم، مرطوب یا حاوی ذرات به سمت پنل‌ها و ایجاد تلاطم باد پیرامونی.
- لبه‌ها، خط الراس و گوشه‌ها: نواحی با مکش باد بیشتر که انتخاب نوع سازه نصبی و فواصل مهار را تحت تاثیر می‌گذارد.
- آبروها، ناودان‌ها و قیرگونی/عایق: مسیرهای حیاتی زهکشی که نباید با ریل یا کابل‌کشی بسته شوند.
- اعضای باربر زیر ورق (پرلین/تیرچه): تنها جاهایی که مجاز به مهار سازه نصبی روی سقف‌های ورقی هستند.
- مسیرهای دسترسی و نجات: راهروی سرویس، نقاط اتصال لایف‌لاین یا گاردریل و دسترسی اضطراری آتش‌نشانی.
- تجهیزات مکانیکی دیگر: کولر تبخیری، چیلرهای سقفی، آنتن‌ها، میله برقگیر، داکت‌های بیرونی و …
- اتاق برق و مسیر کوتاه تا اینورترها: برای کمینه کردن تلفات DC و ساده شدن حفاظت.
داده‌هایی که برای ارزیابی اولیه نیاز است
برای اینکه سریع بفهمید سقف شما چقدر ظرفیت مفید دارد و کجاها پنل می‌نشیند، این اطلاعات را آماده کنید:
- نقشه بام یا ابعاد واقعی و شیب/جهت سقف (گرفتن چند عکس از چهار گوشه هم کمک می‌کند).
- جای دقیق و ابعاد نورگیرها، هواکش‌ها، دودکش‌ها و هر تجهیزی که از سقف بیرون زده است.
- نوع پوشش سقف (ذوزنقه‌ای، ساندویچ پانل، عایق‌کاری)، و فاصله/جهت پرلین‌ها اگر در دسترس است.
- محدودیت بار مجاز سقف از نقشه سازه یا نامه طراح سازه (اگر موجود است).
- مکان پیشنهادی اتاق برق/تابلو و مسیر قابل عبور برای سینی کابل.
- الگوی مصرف برق: قبض‌های ۶ تا ۱۲ ماه اخیر، پیک kW، و تعرفه زمانی اگر اعمال می‌شود.
- موقعیت جغرافیایی دقیق (برای تابش و باد غالب).
اگر هنوز درباره اصول کلی نصب روی سقف سوله مطمئن نیستید، مقاله «استفاده از سیستم خورشیدی روی سقف سوله» را ببینید: راهنمای نصب پنل روی سقف سوله.
هماهنگی با نورگیر، هواکش و تجهیزات؛ نکات اجرایی که نتیجه را تغییر می‌دهند
نورگیر؛ منبع سایه و نقطه حساس عبور
- نورگیر را منطقه ممنوعه برای تردد و مهار قلمداد کنید؛ شکستگی نورگیر خطر سقوط و نشت آب ایجاد می‌کند. راهروی سرویس را طوری جانمایی کنید که نیاز به عبور از روی نورگیر نباشد.
- فریم نورگیر و آبروهای اطراف آن نباید زیر ریل یا پنل پنهان شوند؛ هر چه نگهداری دشوارتر شود، احتمال نشت در فصل بارندگی بیشتر است.
- اگر نورگیر برآمده است، در مدل جانمایی آن را به‌عنوان مانع سایه لحاظ کنید. حتی سایه چند سلول در یک رشته می‌تواند توان کل رشته را پایین بیاورد.
- روکش یا حذف نورگیر برای افزایش فضا تصمیم ساده‌ای نیست؛ تاثیر آن بر نور سالن و تهویه را بسنجید و گزینه جایگزین روشنایی یا تهویه را بررسی کنید.
هواکش و دودکش؛ تلاطم، دما و آلودگی
- پرتاب هوای گرم/مرطوب به‌سمت پنل‌ها دمای کاری را بالا می‌برد و راندمان را کم می‌کند. ضمن اینکه بخار روغن یا گرد‌وغبار می‌تواند رسوب بگذارد و تمیزکاری را سخت کند.
- در طراحی، محدوده پرتاب یا جهت خروجی را در نظر بگیرید. اگر نامشخص است، ناحیه اطراف خروجی را به‌عنوان حریم غیرقابل نصب مدل کنید.
- پنل‌ها یا کابل‌ها را طوری جانمایی نکنید که سرویس و بازدید هواکش مختل شود. فضای بازشو، دسترسی پیچ‌ها و مسیر جمع‌آوری آب اطراف پایه هواکش را آزاد بگذارید.
لبه‌ها و گوشه‌ها؛ نواحی حساس به باد
- در نزدیکی لبه‌ها و گوشه‌ها مکش باد بیشتر است و نیاز به تمهیدات مهاری خاص یا تغییر چیدمان وجود دارد. نوع سازه نصبی (بالاستی/مهاری) باید با محاسبه و تایید سازه‌ای انتخاب شود.
- اگر از سیستم مهاری استفاده می‌شود، محل پیچ‌ها روی اعضای باربر زیر ورق مشخص و آب‌بندی آنها با جزئیات اجرایی معتبر انجام شود.
آبرو، انبساط حرارتی و آب‌بندی
- ریل‌ها و سینی‌های کابل مسیر طبیعی آب را قطع نکنند. هر جا از روی آبرو عبور می‌کنید، یا ارتفاع بدهید یا مسیر را تغییر دهید.
- در سقف‌های ساندویچ پانل، لهیدگی مغزی پانل زیر اتصالات باعث نشت آتی می‌شود؛ از قطعات تقویتی سازگار و واشرهای مناسب استفاده شود.
- درز انبساط سقف و مفصل‌های حرکتی را با ریل یکپارچه نپوشانید؛ امکان لغزش کنترل‌شده را در طراحی لحاظ کنید تا تنش به پنل و پوشش منتقل نشود.
کابل‌کشی، ایمنی برق و حریق
- مسیر DC کوتاه و محافظت‌شده باشد، از تلاقی با مسیرهای داغ (اطراف دودکش) و لبه‌های تیز دوری کنید. پرت عبوری روی نورگیر و آبروها ریسک‌پذیر است.
- جانمایی اینورتر نزدیک نقطه اتصال AC و در فضای قابل تهویه و سرویس باشد. تابش مستقیم و بخار خورنده طول عمر را کم می‌کند.
- فاصله ایمنی از منابع حرارتی و رعایت الزامات محلی حریق و خاموش‌کننده‌ها را در نقشه‌های برق لحاظ کنید.
چطور بدون اغراق، سایه و تداخل‌ها را درست برآورد کنیم؟
برای ارزیابی اولیه، سه گام ساده ولی دقیق کمک می‌کند:
- برداشت میدانی و ترسیم سه‌بعدی سقف: ارتفاع و ابعاد نورگیرها، پایه هواکش‌ها و موانع را به مدل سقف اضافه کنید. یک مدل هندسی ساده هم برای تشخیص محدوده‌های ممنوعه کافی است.
- نقشه سایه در زمان‌های بحرانی: تابستان میانه روز مشکل‌ساز نیست؛ اوایل صبح/اواخر بعدازظهر زمستان تعیین‌کننده‌اند. چیدمان را طوری اصلاح کنید که سایه‌های پایدار روی یک یا چند سلول از یک رشته ننشینند.
- بازبینی مسیر دسترسی و زهکشی بعد از هر اصلاح: هر تغییری در آرایش، راهروهای سرویس و آبروها را بازنگری کنید تا مشکل تازه‌ای نسازید.
این مراحل برای امکان‌سنجی و طراحی مفهومی‌اند. تایید نهایی سازه، باد و برق باید توسط مهندسان ذی‌صلاح پروژه و وفق ضوابط محلی انجام شود.
مثال فرضی برای درک بهتر چیدمان

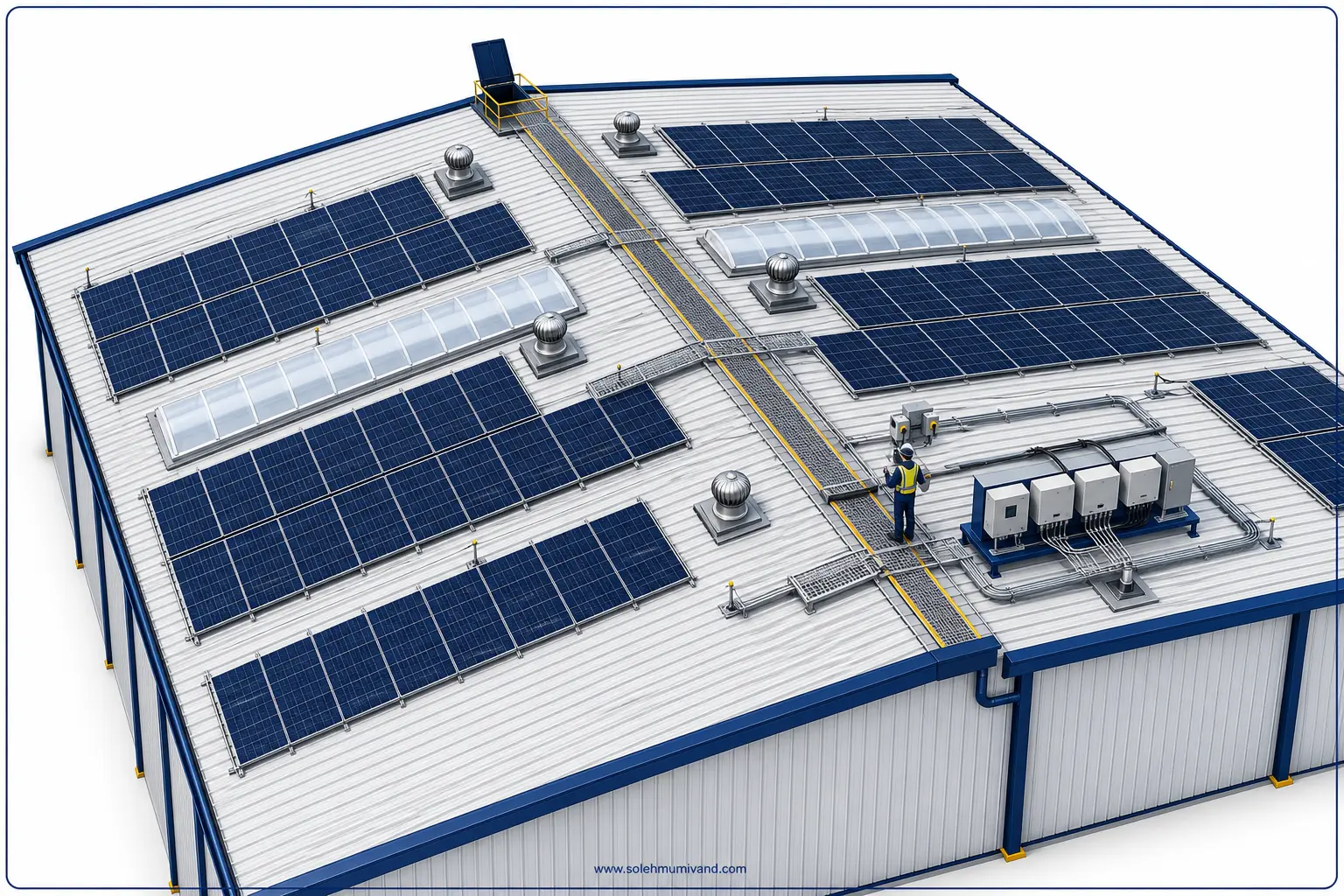

فرض کنید سقف یک سوله دوشیب دارید که در میانه هر دهانه یک نوار نورگیر برآمده و نزدیک خط‌الراس چهار هواکش نصب شده است. در گام اول، نوارهای سرویس موازی خط‌الراس تعریف می‌شوند تا هم به هواکش‌ها دسترسی باشد هم کسی مجبور به عبور از روی نورگیر نشود. سپس ردیف‌های پنل در دو سمت شیب با فاصله کافی از نورگیرها جانمایی می‌شوند تا سایه برآمدگی روی لبه پایین پنل‌ها ننشیند. در نهایت، مسیر دو شاخه سینی کابل DC در امتداد پرلین‌ها تا اتاق برق ترسیم می‌شود تا نه آبرو را قطع کند نه از کنار دودکش عبور کند. نتیجه: ظرفیت مفید کمی از مساحت اسمی کمتر می‌شود، اما چیدمان نگهداری‌پذیر و کم‌ریسک به دست می‌آید.
خطاهای رایج و پیامد آنها
- نادیده گرفتن سایه کوچک نورگیر یا آنتن: افت بزرگ توان در یک رشته و افزایش تریپ اینورتر در ساعات کم‌تابش.
- مسدودکردن مسیر سرویس هواکش: توقف تولید به‌خاطر توقف فن یا هزینه مضاعف برای بازطراحی مسیر.
- نصب ریل روی پوشش بدون مهار به عضو باربر: شل‌شدن اتصالات، نشت آب و ریسک کنده‌شدن در باد.
- عبور کابل از روی نورگیر/آبرو: فرسایش روکش کابل، نفوذ آب به سینی و افزایش خطر اتصال.
- بی‌توجهی به لبه‌ها: شکست یا پرتاب ماژول‌ها در بادهای شدید.
- جانمایی نامناسب اینورتر: گرمای بیش از حد، خطای مکرر و کاهش عمر تجهیز.
روش کنترل نتیجه قبل از اجرا
- تطبیق چیدمان با عکس‌های عینی سقف: یک بازدید یا عکاسی با پهپاد برای راستی‌آزمایی مدل.
- کنترل سازه‌ای نقاط مهار: تایید کتبی مهندس سازه درباره ظرفیت مهارها و جزئیات آب‌بندی.
- بازبینی HSE: تعریف راهروهای پایدار، نقاط مهار لایف‌لاین، پوشش محافظ روی نورگیرهای شکننده در مسیر عبور.
- بازبینی برق: مسیر سینی، محل اینورترها، جانمایی جعبه‌های اتصال و زمین‌کردن سازه.
- تطبیق با بهره‌برداری: تایید واحد تعمیرات کارخانه درباره دسترسی به هواکش‌ها و تجهیزات سقف پس از نصب.
پرسش‌هایی که پیش از قرارداد بپرسید
- نوع سازه نصبی روی سقف من چیست و نقاط مهارش کجا قرار می‌گیرند؟ جزئیات آب‌بندی آنها چگونه است و چه ضمانتی دارد؟
- حریم اطراف نورگیر و هواکش در نقشه‌ها مشخص شده است؟ راهروهای سرویس چگونه پیاده‌سازی می‌شوند؟
- مسیر کابل‌های DC/AC از کجا می‌گذرد و چگونه در برابر UV، لبه‌های تیز و آب محافظت می‌شوند؟
- اینورترها کجا نصب می‌شوند و تهویه/حفاظت آنها چگونه تامین می‌شود؟
- تایید سازه و برق و الزامات محلی حریق چگونه و توسط چه کسی اخذ می‌شود؟
چه اطلاعاتی باید آماده شود؟
اگر می‌خواهید ارزیابی اولیه بگیرید، ابعاد و عکس‌های سقف، نقشه یا چیدمان نورگیر و هواکش، نوع پوشش سقف، موقعیت اتاق برق و قبض‌های برق اخیر را یکجا ارسال کنید. این اطلاعات برای تخمین ظرفیت مفید، مسیرهای منطقی نصب و پرهیز از تداخل‌ها کافی است. پس از آن، در صورت توجیه فنی-اقتصادی، بررسی سازه‌ای و برقی نهایی انجام می‌شود.
CTA: ارسال مشخصات سقف و الگوی مصرف برای ارزیابی اولیه
پیش از تصمیم نهایی
هدف از این راهنما، کمک به ارزیابی فنی اولیه و کاهش ریسک‌های بدیهی در جانمایی است. نتیجه قطعی نیازمند نقشه‌های تاییدشده سازه و برق و انطباق با ضوابط محلی است. هر چه در این مرحله حریم نورگیر و هواکش، زهکشی، مهار سازه و ایمنی برق شفاف‌تر شود، اجرای مطمئن‌تر و نگهداری آسان‌تری خواهید داشت.
