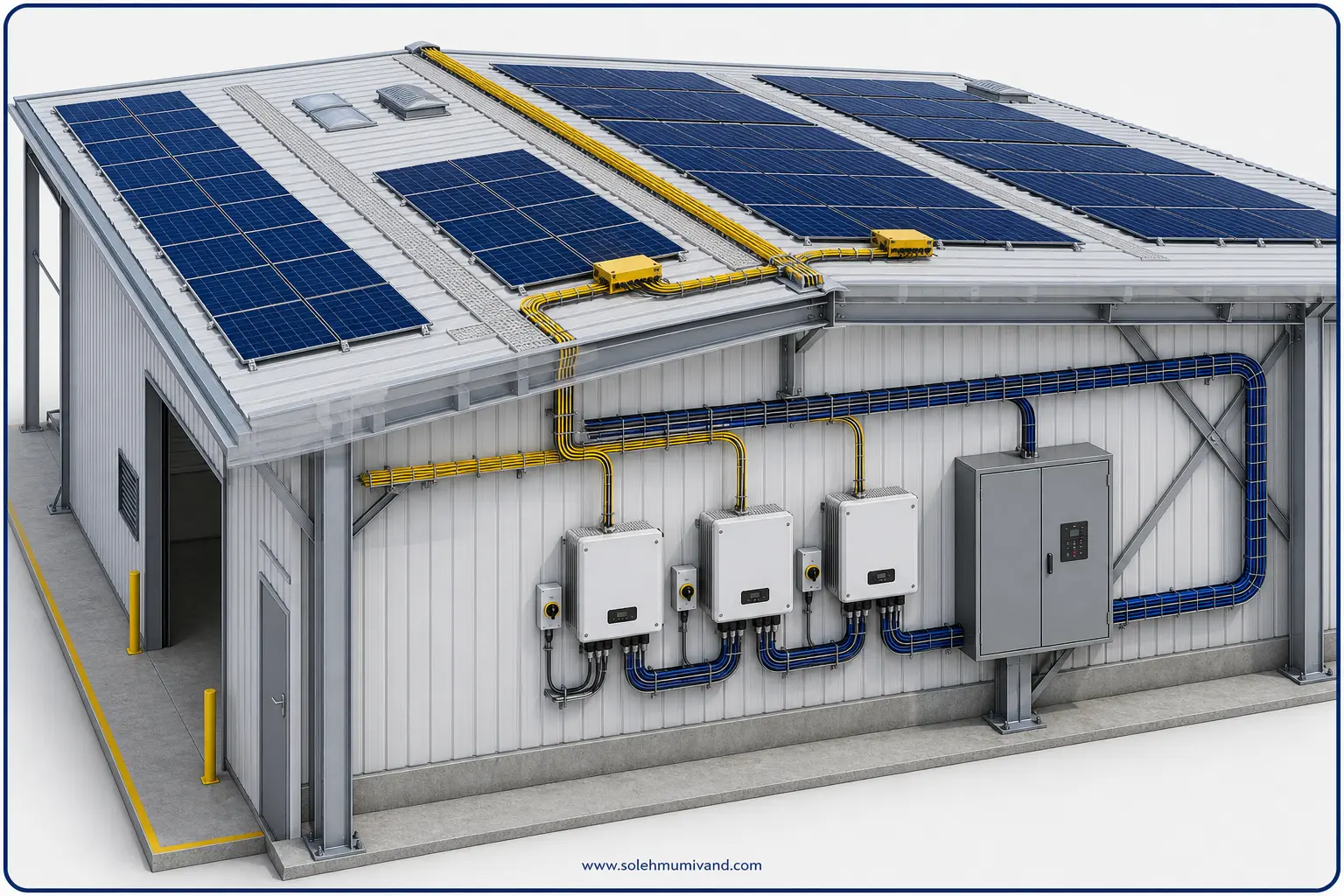

محل اینورتر پنل خورشیدی سوله، تابلو برق و مسیر کابل وقتی درست انتخاب می‌شود که سه چیز همزمان بهینه شوند: طول مسیر و افت ولتاژ، ایمنی و قابلیت دسترسی. در عمل، اینورتر در جایی نصب می‌شود که به آرایه نزدیک باشد اما خنک، سایه‌دار و قابل سرویس؛ تابلو برق در نزدیک‌ترین نقطه مجاز اتصال به شبکه داخلی کارخانه؛ و مسیر کابل کوتاه، خشک، با سینی یا لوله‌گذاری مطمئن و جداسازی DC و AC. محل دقیق با بررسی ابعاد و موانع سقف، مسیر تا تابلو اصلی، ظرفیت سازه و الگوی مصرف تعیین می‌شود.
چه عواملی محل اینورتر، تابلو و مسیر کابل را تعیین می‌کند؟
- برق و عملکرد: کاهش افت ولتاژ، طول مسیر مناسب، امکان انتخاب سایز کابل اقتصادی، تهویه و دمای کارکرد اینورتر مطابق کاتالوگ.
- ایمنی و حریق: جداسازی مسیرهای DC و AC، جانمایی سوئیچ قطع اضطراری، برچسب‌گذاری و دسترسی آتش‌نشانی.
- سازه و سقف: ظرفیت باربری برای نصب پایه‌ها و سینی کابل، حداقل نفوذ به پوشش آب‌بندی و مسیرهای سرویس ایمن.
- بهره‌برداری و تعمیرات: دسترسی روزمره بدون توقف خط تولید، صدای فن اینورتر، گردوغبار و خورندگی محیط.
- اقتصاد پروژه: توازن بین نزدیکی اینورتر به پنل‌ها (کاهش طول DC) و نزدیکی به تابلو اصلی (کاهش طول AC).
- همخوانی با شبکه داخلی: محل تابلوی اصلی/فرعی، نیاز به اندازه‌گیری دوطرفه و الزامات بهره‌بردار و مرجع محلی. نتیجه نهایی باید توسط طراح برق و مرجع محلی تایید شود.
انتخاب نوع و جانمایی اینورتر
گزینه‌های متداول جانمایی
- دیوار جانبی سوله (داخل یا بیرون): نزدیک به آرایه‌های سقفی، سرویس‌پذیر، نیازمند سایه‌بان و تهویه مناسب. مراقب گردوغبار، بخارهای خورنده و برخورد لیفتراک باشید.
- اتاق برق موجود: کنترل دما و گردوغبار بهتر، دسترسی ساده به تابلوها؛ در عوض ممکن است طول مسیر DC زیاد شود.
- فضای باز با سایبان اختصاصی: گزینه‌ای بینابینی با تهویه طبیعی خوب و دسترسی مستقل؛ نیازمند تمهیدات حفاظت در برابر باران و تابش.
مقایسه خلاصه: اینورتر رشته‌ای در برابر اینورتر متمرکز
| گزینه | نکات کلیدی انتخاب |
|---|---|
| اینورترهای رشته‌ای (چندین دستگاه) | نزدیکی به زیرآرایه‌ها، کاهش طول کابل DC، انعطاف و عیب‌یابی ساده‌تر؛ اما تعداد تجهیزات بیشتر و نیاز به فضا/برق کمکی در چند نقطه. |
| اینورتر متمرکز (کم تعداد/قدرت بالاتر) | تجمیع در اتاق یا فضای مشخص، کابل‌کشی مرتب AC؛ اما احتمال طولانی شدن مسیرهای DC و نیاز پررنگ‌تر به طراحی دقیق تهویه و دسترسی. |
محل تابلو برق خورشیدی و نقطه اتصال به کارخانه
تابلوی AC خورشیدی و نقطه اتصال باید در نزدیک‌ترین محل مجاز به تابلوی اصلی یا باس‌داکت انتخاب شود تا هم‌مسیر با ایزولاسیون، حفاظت و اندازه‌گیری هماهنگ باشد. فضا و فاصله سرویس تایید شده، قفل‌وکلید، تهویه و رعایت حریم تجهیزات قدرت را در نظر بگیرید. در بخش‌هایی با گردوغبار اشتعال‌پذیر یا بخار خورنده، جانمایی تابلو و اینورتر نیازمند بررسی ویژه HSE و تایید ناظر است.
طراحی مسیر کابل: اصول اجرایی که تصمیم را آسان می‌کند
- مسیر کوتاه، خشک و قابل بازرسی: کابل‌ها را در سینی/لدر با درپوش یا لوله‌های مقاوم به UV هدایت کنید. در بام، از آبرو و نقاط تجمع آب فاصله بگیرید.
- جداسازی DC و AC: تداخل الکترومغناطیسی، مدیریت حریق و تعمیرات را ساده می‌کند. برچسب‌گذاری مسیرها و جهت جریان DC را فراموش نکنید.
- ورود به سوله: از گلندهای آب‌بند و داکت‌های پیش‌بینی‌شده استفاده کنید. نفوذ به پوشش سقف تنها در نقاط کنترل‌شده و با جزئیات آب‌بندی تاییدشده انجام شود.
- سازه و تجهیزات متحرک: مسیر از کنار جرثقیل سقفی، ونت‌ها و نورگیرها با ایمنی کافی عبور کند. تکیه‌گاه‌ها به اعضای مجاز سازه متصل شوند.
- سرویس‌رو: برای بازدید دوره‌ای، مسیرهایی امن با دسترسی بدون توقف خط تولید پیش‌بینی کنید.
برای نکات تکمیلی درباره بام سوله و الزامات نصب، این مطلب را ببینید: راهنمای استفاده از پنل خورشیدی روی سقف سوله.
افت ولتاژ و توازن طول مسیر
هر متر کابل هزینه و افت ولتاژ دارد. طراحان معمولاً تلاش می‌کنند افت ولتاژ کل در مسیرهای DC در حدود ۱ تا ۲ درصد و در مسیرهای AC در حدود ۲ تا ۳ درصد مدیریت شود؛ مقدار نهایی به توان، طول مسیر، دمای محیط، نوع کابل و نظر طراح بستگی دارد. نتیجه مهم برای جانمایی اینورتر: هرچه اینورتر به پنل‌ها نزدیک‌تر باشد، طول DC کم و سایز کابل احتمالی کوچکتر می‌شود، اما ممکن است طول و سایز کابل AC تا تابلوی اصلی افزایش یابد. تصمیم بهینه زمانی است که مجموع افت ولتاژ، هزینه کابل و شرایط اجرایی به تعادل برسد.
روش کار پیشنهادی: ابتدا مسیرهای ممکن را روی پلان بام و پلان سوله ترسیم کنید، طول‌های تقریبی DC و AC را به‌صورت اولیه به دست آورید، سپس با جداول سازنده کابل، سایزهای محتمل و افت ولتاژ را تخمین بزنید. سناریویی را انتخاب کنید که هم با الزامات فنی سازگار است و هم هزینه-ریسک معقول‌تری دارد. تایید نهایی باید در مدارک مهندسی بیاید.
ایمنی برق و حریق در جانمایی
- کلیدهای قطع‌کننده DC نزدیک آرایه و در ورودی به ساختمان تعبیه شوند تا در شرایط اضطراری مسیرهای DC سریع ایمن شوند.
- محل قطع اضطراری در دسترس عوامل ایمنی و برچسب‌گذاری مسیرها و تجهیزات مطابق نقشه تک‌خطی انجام شود.
- بررسی نیاز به حفاظت در برابر صاعقه و سرج (SPD) در طرف DC و AC با نظر طراح برق.
- ارتینگ و هم‌بندی سازه‌های نگهدارنده، سینی کابل و تجهیزات مطابق دستورالعمل طراح.
- دور از مواد قابل اشتعال و مخازن سوخت، با فاصله سرویس تایید شده توسط سازنده اینورتر.
ملاحظات سازه‌ای و آب‌بندی سقف
- اتصال ریل‌ها و سینی‌ها به اعضایی که مهندس سازه مجاز اعلام کرده است؛ از سوراخ‌کاری اعضای اصلی بدون تایید پرهیز شود.
- نفوذها با جزئیات آب‌بندی مناسب اجرا و آزمایش شوند؛ نقاط ورود کابل در نواحی مرتفع‌تر بام و دور از آبرو جانمایی شود.
- وزن اینورترها و تابلوها روی دیوار یا شاسی مستقل پخش شود؛ لرزش و انتقال صدا به فضاهای حساس کنترل شود.
خطاهای رایج که هزینه و ریسک را بالا می‌برد
- نصب اینورتر روی دیوار غربی بدون سایه‌بان؛ دمای بالا، کاهش راندمان و استهلاک فن‌ها را در پی دارد.
- عبور کابل‌ها از کنار ناودان یا نقاط آب‌گیر؛ نفوذ رطوبت و خورندگی اتصالات رخ می‌دهد.
- یکسان گرفتن مسیر DC و AC در یک سینی؛ هم ایمنی و هم نگهداری را مختل می‌کند.
- بی‌توجهی به جرثقیل سقفی و مسیرهای تردد لیفتراک؛ آسیب مکانیکی محتمل است.
- جانمایی بدون درنظرگرفتن فضای سرویس جلوی اینورتر/تابلو؛ تعمیرات بعدی دشوار و پرهزینه می‌شود.
چه اطلاعاتی باید آماده شود؟
- پلان بام سوله با ابعاد، شیب، موانع (نورگیر، دودکش، هواکش)، محل آبرو و مسیرهای سرویس.
- موقعیت و مشخصات تابلوی اصلی/فرعی کارخانه و محدودیت‌های اتصال.
- الگوی مصرف برق (حداقل ماهانه یک‌سال یا حداقل پیک و میانگین شیفت‌ها)، توان قراردادی و اولویت‌های بهره‌برداری.
- ملاحظات محیطی داخل/خارج سالن (گردوغبار، بخار خورنده، نویز، مناطق با خطر اشتعال).
- محدودیت‌های سازه‌ای اعلام‌شده (بار مجاز سقف، ممنوعیت نفوذ، مسیرهای ممنوع).
- ترجیحات اجرایی (اتاق برق در دسترس، امکان نصب سایبان بیرونی، محدودیت سرویس‌رو).
اگر این اطلاعات را دارید، ارسال مشخصات سقف و الگوی مصرف برای ارزیابی اولیه بهترین قدم بعدی است تا محل بهینه اینورتر، تابلو و مسیر کابل با دقت بیشتری پیشنهاد شود.
