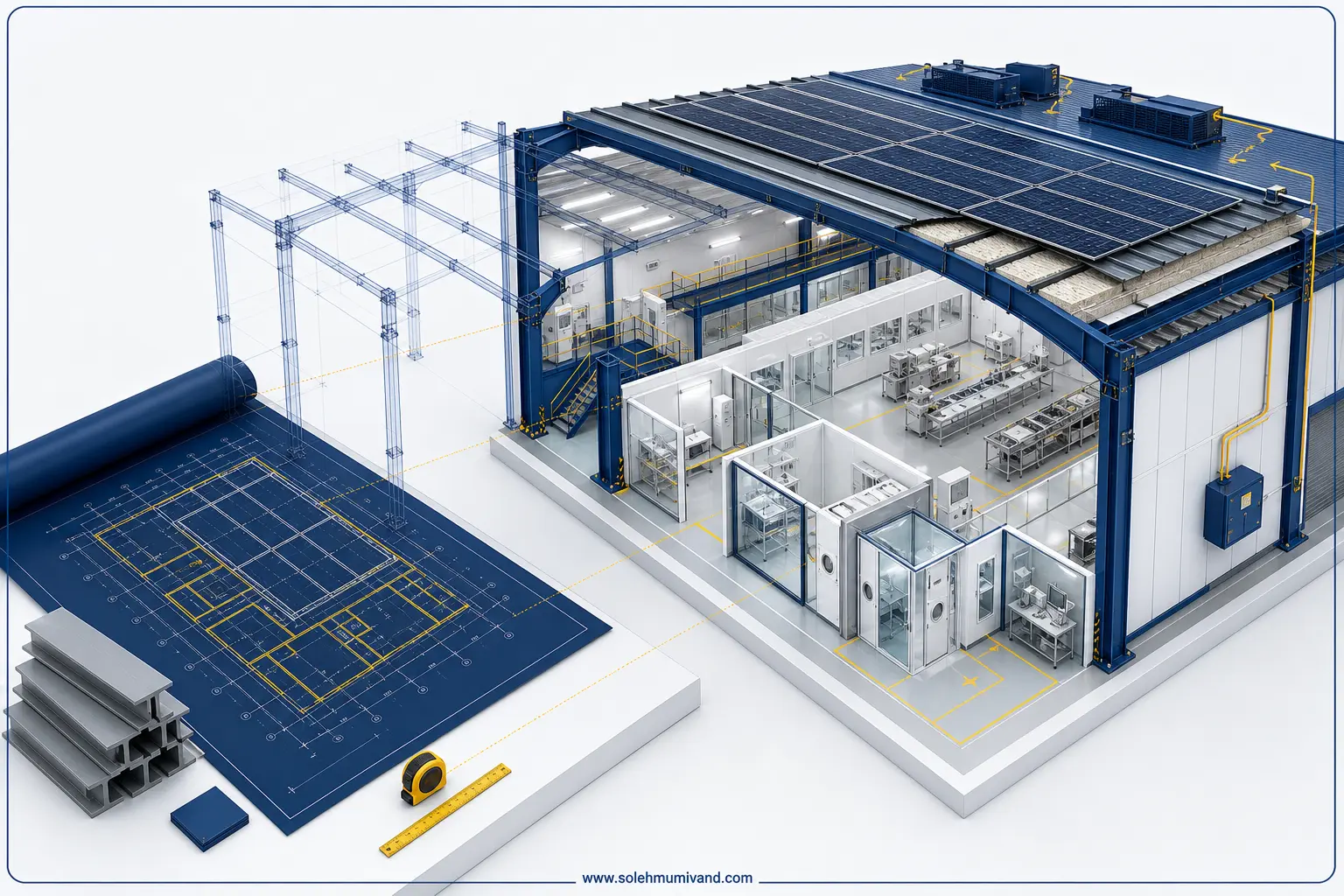

برای موفقیت در تولید ایمن و مقیاس پذیر تجهیزات درمانی، طراحی دقیق سوله تجهیزات پزشکی اهمیت حیاتی دارد. این نوع فضا باید همزمان الزامات بهداشتی، استانداردهای کیفی، ایمنی حریق و پایداری انرژی را برآورده کند. در این راهنما، ساختار تصمیم گیری، الزامات فنی و مراحل اجرایی را به زبان کاربردی توضیح می دهیم تا ریسک آلودگی، دوباره کاری و توقف تولید به حداقل برسد.
الزامات قانونی و استانداردهای مرجع
پیش از هر تصمیم سازه ای یا تاسیساتی، باید چارچوب های قانونی و استانداردهای کیفیت را تعیین کنید. برای اکثر خطوط ساخت، انطباق با اصول تولید خوب و کنترل آلودگی در اولویت است. این انطباق بر نقشه جانمایی، کلاس های پاکی، انتخاب مواد و نحوه تهویه اثر مستقیم می گذارد.
شناخت سطح ریسک محصول، بسته بندی استریل یا غیر استریل و نیازهای ردیابی، به تعریف کلاس اتاق تمیز و عمق کنترل های محیطی کمک می کند. مستندات طراحی باید امکان اعتبارسنجی و ممیزی را فراهم کند و مسیرهای بازبینی را شفاف نگه دارد.
- ISO 13485 برای سیستم مدیریت کیفیت تولید کننده
- ISO 14644 برای طبقه بندی و آزمون اتاق تمیز
- راهنماهای GMP مرتبط با وسایل پزشکی
- کدهای ایمنی حریق و تخلیه اضطراری ساختمان
- مقررات ملی سازه، زلزله و تاسیسات
جانمایی، زون بندی و جریان مواد
طراحی موفق با نقشه جریان مواد و نفرات شروع می شود. مسیر ورود مواد خام، انبارش، پیش مونتاژ، مونتاژ نهایی، شستشو و بسته بندی باید بدون تقاطع با مسیر ضایعات و رفت و آمد خدماتی باشد. ایجاد زون های تمیز، پیش تمیز و غیر تمیز با درگاه های کنترل ورود، فشار مثبت پلکانی و تجهیزات انتقال مانند پس باکس، آلودگی متقاطع را کاهش می دهد.
تعریف پیش اتاق برای پرسنل و مواد، جداسازی نواحی پر گرد و غبار از نواحی حساس، و طراحی مسیرهای کوتاه و یک طرفه، بهره وری و انطباق را بالا می برد. برای انعطاف در آینده، فضاهای رزرو برای توسعه خط در نظر بگیرید.
- ورود پرسنل: رختکن، شستشوی دست، پوشش، پیش اتاق
- ورود مواد: بازرسی، تمیزکاری اولیه، پیش تمیز
- خروج محصول: قرنطینه، کنترل کیفیت، بارگیری
- خروج ضایعات: مسیر مستقل تا محل امحا یا موقوفه
سازه و پوسته مناسب فضاهای کنترل شده
بدنه سوله باید نشت هوا و پل حرارتی را به حداقل برساند. انتخاب سیستم سازه ای متداول مانند قاب فولادی با اتصالات پیچ و مهره، همراه با پوشش مناسب برای خوردگی، نگهداری و بهداشت را ساده می کند. پوسته با ساندویچ پانل عایق، کنترل میعان، ثبات دما و سرعت نصب را تضمین می کند. در درزها از آب بند مناسب، نوار هوابند و جزئیات فلشینگ استفاده کنید تا نفوذ هوا و گرد و غبار کنترل شود.
انتخاب نوع هسته پانل بر عملکرد حرارتی و حریق اثر دارد. در کنار آن، پنجره های دوجداره هم سطح با دیوار، درب های با آستانه هوابند و کف بندی پیوسته، مانع از ایجاد نقاط تجمع آلودگی می شوند.
| نوع پانل پوسته | کاربرد پیشنهادی |
|---|---|
| PUR یا PIR با روکش پیش رنگ | عایق حرارتی قوی، مناطق عمومی و پیش تمیز |
| پشم سنگ با روکش فلزی | مقاومت حریق بالاتر، دیواره های مجاور فضاهای داغ |
تهویه، فیلتراسیون و کنترل آلودگی
قلب یک واحد تولیدی پاک، سامانه تهویه با فیلتر های هپا است. طراحی باید بر تعداد تعویض هوا متناسب با کلاس تمیزی، فشار مثبت نسبت به نواحی مجاور، کنترل دما و رطوبت، و یکنواختی توزیع هوا تمرکز کند. استفاده از واحد های با افزونگی N+1 و برق پشتیبان، پایداری فرایند را در زمان خرابی تضمین می کند.
محل نصب فیلتر های نهایی در نزدیکی فضا، جانمایی مناسب دریچه های برگشت پایین دستی برای جمع آوری ذرات، و امکان نمونه برداری و آزمون نشتی فیلتر ها از ملزومات بهره برداری است. برای بهینه سازی انرژی، بازیافت حرارت و راهبرد های تهویه مبتنی بر تقاضا در نواحی کم ریسک را ارزیابی کنید.
- ست پوینت دما در محدوده 20 تا 24 درجه طبق نیاز فرایند
- رطوبت نسبی 40 تا 60 درصد برای آسایش و کاهش بار الکتریسیته ساکن
- اختلاف فشار 5 تا 15 پاسکال بین زون ها به صورت آبشاری
- صدا و لرزش کنترل شده برای عدم تداخل با آزمون های دقیق
کف، دیوار و جزئیات بهداشتی
سطوح داخلی باید غیر متخلخل، مقاوم در برابر مواد شوینده و بدون درز های تیز باشند. کف اپوکسی خود تراز یا رول پی وی سی با قرنیز هلالی، نظافت و ضدعفونی را آسان می کند. دیوار ها و سقف های صاف با رنگ اپوکسی یا ورق های کامپوزیتی بهداشتی، در برابر سایش و مواد شیمیایی مقاوم هستند.
جزئیات اجرایی مانند درز بندی اطراف تجهیزات، درپوش های هم سطح، آبرو های شیب دار با توری قابل شستشو و نصب ریل های محافظ دیوار، از آسیب و تجمع آلودگی جلوگیری می کنند. انتخاب یراق آلات استیل و درب های لولایی با لبه های گرد، دوام و بهداشت را افزایش می دهد.
- گوشه های گرد برای سهولت نظافت
- پایه های قابل تنظیم و ضد زنگ برای تجهیزات ثابت
- استفاده از درب های خودبند با نوار هوابند
- پنل های دسترسی آب بند برای سرویس پنهان تاسیسات
برق، مانیتورینگ و ایمنی
تغذیه برق پایدار با تابلو های مجزا برای بار های حیاتی، یو پی اس برای ابزار های کالیبراسیون و رکوردینگ، و جانمایی صحیح سینی کابل با مسیر های جدا از هوارسانی از پیش نیاز ها است. برای خطوط حساس الکترونیکی، کف و میز های ESD و اتصال زمین موثر طراحی کنید.
سامانه مانیتورینگ محیطی، دما، رطوبت، اختلاف فشار و ذرات را به صورت برخط ثبت می کند. یکپارچگی با سامانه مدیریت ساختمان برای هشدار های فوری حیاتی است. ایمنی شامل کشف و اعلام حریق، اطفا متناسب با ریسک، دوش و چشم شوی اضطراری در نواحی مواد شیمیایی و مسیر های خروج واضح و روشنایی اضطراری است.
- پریز های تمیز با درپوش و درجه حفاظتی مناسب
- کنترل دسترسی و ثبت ورود پرسنل به زون های حساس
- دوربین نظارت بر مسیر های مواد و نقاط بحرانی
- استاندارد بندی برچسب ها و جهت جریان هوا
فضاهای فرایندی کلیدی
با توجه به ماهیت محصول، فضا های اختصاصی تعریف می شوند. بسته بندی در کلاس های بالاتر از مونتاژ، آزمایشگاه کنترل کیفیت نزدیک به خط و قرنطینه محصول قبل و بعد از استریلیزاسیون از رایج ترین نیاز ها هستند. برای استریلیزاسیون بخار، دسترسی به بویلر مطمئن و زهکشی مقاوم در نظر بگیرید و برای اتیلن اکساید، الزامات ایمنی گاز و تهویه ویژه را رعایت کنید.
انباری با کنترل دما و رطوبت، قفسه بندی سازگار با نظافت، و تفکیک مواد دارای تاریخ مصرف، کیفیت زنجیره تامین را تقویت می کند. مسیر های حمل داخلی باید برای لیفتراک یا ترالی بدون ایجاد گرد و غبار طراحی شوند.
- پیش تمیز و شستشوی قطعات با تهویه موضعی
- مونتاژ ظریف با نور یکنواخت و کنترل ESD
- بسته بندی اولیه در کلاس بالاتر با هوای فیلتر شده
- آزمایشگاه های ابعادی، میکروبی و عملکردی
مراحل طراحی تا راه اندازی
یک فرآیند مرحله ای و مستند، ریسک فنی و هزینه های پنهان را کاهش می دهد. مراحل زیر چارچوبی کارا برای پروژه های متوسط و بزرگ ارائه می دهد.
- تعریف نیاز کاربر و ریسک محصول در قالب سند URS
- انتخاب سایت، تحلیل دسترسی، تاسیسات زیرساختی و محدودیت های محلی
- طراحی مفهومی زون بندی، جریان مواد و کلاس های پاکی
- ماتریس یوتیلیتی ها و ظرفیت گذاری انرژی، آب، هوا و بخار
- طرح تهویه، فشار بندی و فیلتراسیون با محاسبات اولیه
- طراحی تفصیلی سازه، پوسته، سطوح داخلی و دیتیل های بهداشتی
- هماهنگی برق، مانیتورینگ، ایمنی و کنترل دسترسی
- برنامه اجرایی، فاز بندی ساخت و مدیریت توقف تولید در پروژه های توسعه
- تحویل، پیش راه اندازی و آزمون های DQ، IQ، OQ
- پایش عملکرد، آموزش پرسنل و آماده سازی مستندات ممیزی
هزینه، بهره وری انرژی و توسعه پذیری
مدیریت هزینه تنها با تمرکز بر سرمایه اولیه دقیق نیست؛ هزینه چرخه عمر شامل انرژی، نگهداری و ریسک توقف تولید اهمیت بیشتری دارد. عایق کاری مطلوب پوسته، بازیافت حرارت، موتور های دور متغیر و کنترل هوشمند جریان هوا، هزینه بهره برداری را کاهش می دهد. در عین حال، قابلیت سرویس پذیری تجهیزات در خارج از زون های تمیز، از طریق پلنوم های فنی یا کریدور های خدمات، هزینه نگهداری را کم می کند.
برای آینده، ماژولار سازی فضا ها، پیش بینی محل توسعه سوله و قابلیت افزایش ظرفیت هواساز ها با جای خالی فن یا فیلتر اضافه، سرعت ارتقا را بالا می برد. در پروژه های با تنوع محصول، طراحی پاد های اتاق تمیز مستقل می تواند چابکی تولید را افزایش دهد و از تداخل فرایند ها جلوگیری کند.
نکات اجرایی مهم
جزئیات نصب و راهبری، کیفیت نهایی را رقم می زند. از همان ابتدا، قابلیت تمیزکاری، دسترسی برای نگهداری و ردگیری مسیر آلودگی در هر اتصال و جزئیات درز بندی بررسی شود. همچنین مستند سازی از پایه، مسیر ممیزی را کوتاه می کند.
- آزمون نشتی پوسته و کانال ها پیش از نصب فینیش های داخلی
- تست یکپارچگی فیلتر ها و اندازه گیری فشار های تفاضلی
- نقشه برداری جریان هوا و نقاط مرده در اتاق های بحرانی
- آموزش رویه های نظافت و تعویض فیلتر با دستورالعمل مصور
کاربرد پذیری و انطباق با مقیاس
برای کارگاه های کوچک، تمرکز بر یک یا دو زون اصلی با کلاس مناسب و مسیر های ساده تر، بهترین نسبت هزینه به کارایی را ایجاد می کند. در واحد های بزرگ، یکپارچگی با سیستم برنامه ریزی تولید، کنترل موجودی و ردیابی بچ، بهره وری و انطباق را به شکل معناداری ارتقا می دهد. در هر مقیاس، انتخاب پیمانکاران آشنا با الزامات پاک و جزییات آب بندی اهمیت دارد.
در صورت توسعه مرحله ای، از همان گام نخست نقاط اتصال، کانال های رزرو و تابلو های برق با ظرفیت رشد در نظر گرفته شوند. این راهکار زمان توقف تولید در توسعه بعدی را کاهش می دهد و کیفیت یکنواخت را حفظ می کند. در چنین برنامه ای، نقش نقشه های چون ساخته شد در پاسخگویی و نگهداری کلیدی است.
جمع بندی
طراحی موفق برای تولید سلامت محور بر فهم دقیق فرایند، کنترل آلودگی، جزئیات اجرایی و قابلیت سنجش عملکرد تکیه دارد. با تعریف شفاف نیاز ها، زون بندی علمی، پوسته یکپارچه و تهویه استاندارد، می توان سوله ای ساخت که پایدار، قابل توسعه و ممیزی پذیر باشد. اگر از ابتدا به سرویس پذیری، مسیر های مجزا و ثبت مداوم داده ها توجه کنید، ریسک توقف و هدررفت منابع به حداقل می رسد و کیفیت محصول در طول زمان پایدار می ماند. در پروژه های مشابه، انتخاب پیمانه های ماژولار و برنامه ریزی برای رشد آتی بهترین توازن بین هزینه و کارایی را فراهم می کند.
