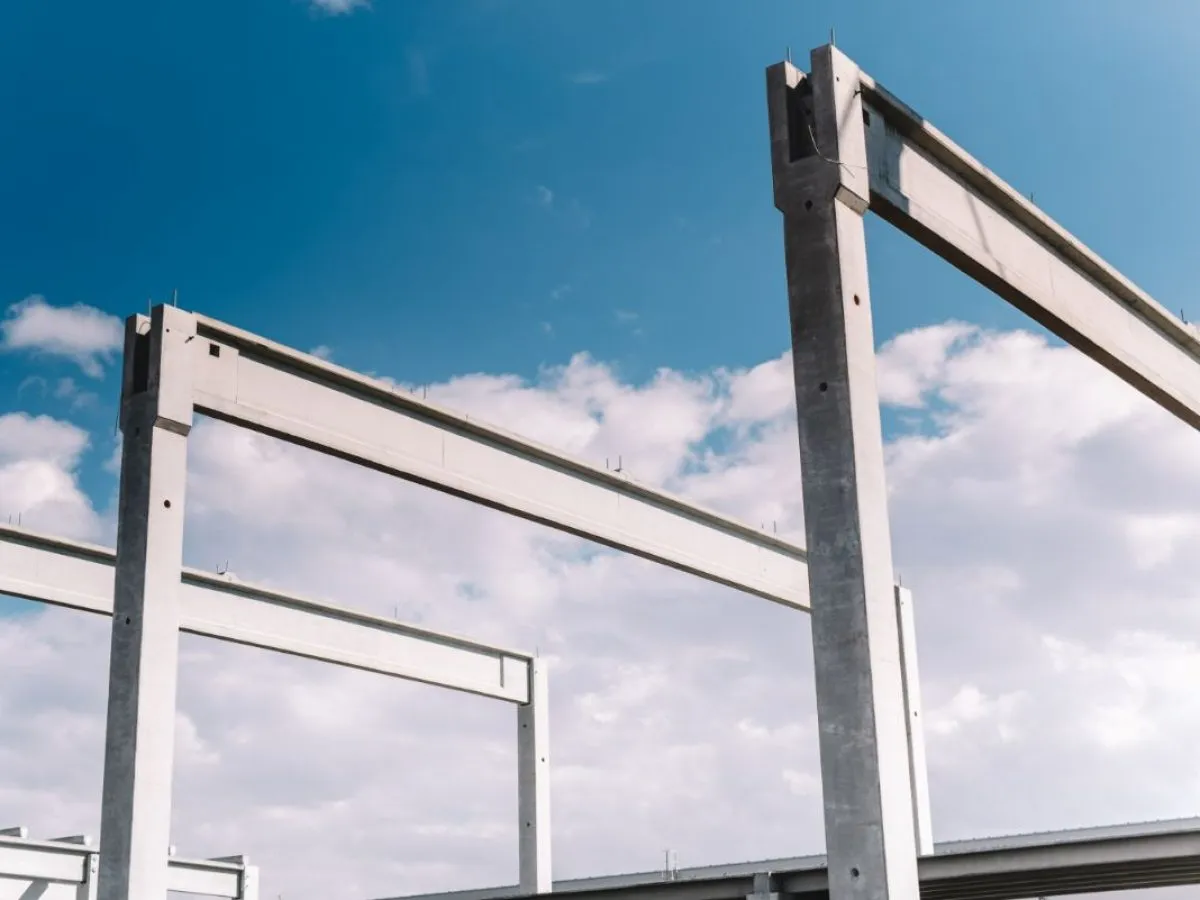

طراحی تیر و ستون سوله و تاثیر نوع کاربری بر انتخاب مقاطع

طراحی تیر و ستون سوله یکی از حساس ترین مراحل در اجرای سازه های صنعتی و انبارداری است، چون تمام بارهای وارد شده به سوله از جمله بار مرده، بار زنده، بار باد و برف در نهایت باید از طریق همین اعضای اصلی به فونداسیون منتقل شوند. نکته مهم اینجاست که طراحی تیر و ستون فقط به ابعاد سازه یا شرایط اقلیمی وابسته نیست؛ نوع کاربری سوله نیز می تواند تاثیر مستقیم بر نحوه انتخاب مقاطع، ضخامت ورق ها، فاصله قاب ها و نوع اتصالات داشته باشد. یک سوله تولیدی سنگین، یک انبار سبک یا یک سالن مرغداری هرکدام رفتار باربری متفاوتی دارند و نمی توان برای همه آنها از یک الگوی ثابت استفاده کرد. هدف این مقاله بررسی این است که نوع کاربری چطور روی طراحی تیر و ستون اثر می گذارد و چه معیارهایی باید برای انتخاب مقاطع مناسب در نظر گرفته شود.

تیر و ستون سوله چه وظیفه ای دارند؟

تیرها در سوله وظیفه انتقال بار سقف و بارهای وارد شده از پوشش، تجهیزات و نیروهای جانبی را به ستون ها بر عهده دارند. ستون ها نیز نقش انتقال نیرو به فونداسیون را ایفا می کنند. سختی، پایداری و عملکرد کلی سازه وابسته به طراحی صحیح این اعضا است. اگر ضخامت ورق ها، ابعاد پروفیل یا نوع اتصال درست انتخاب نشود، ممکن است ستون دچار کمانش شود یا تیرها دچار خیز بیش از حد شوند و عملکرد سازه را مختل کنند. به همین دلیل طراحی تیر و ستون باید کاملا متناسب با نیاز واقعی پروژه باشد.

تاثیر نوع کاربری بر طراحی تیرها و ستون ها

کاربری صنعتی سنگین

در پروژه هایی که دستگاه های صنعتی بزرگ، جرثقیل سقفی، خطوط تولید سنگین یا تجهیزات با وزن زیاد وجود دارد، بارهای وارده بر تیر و ستون به شدت افزایش می یابد. در این نوع کاربری:

• باید از مقاطع تیرورقی با ضخامت ورق های بالا استفاده شود.

• ستون ها معمولا ابعاد بزرگتری دارند و نیازمند ورق تقویتی هستند.

• استفاده از فونداسیون قوی تر ضروری است.

• فاصله قاب ها کمتر انتخاب می شود تا بار روی قاب ها کاهش یابد.

کاربری انبارداری

در سوله های انبارداری، بار زنده ناشی از کالاها بسیار کمتر از بار تجهیزات صنعتی است، اما ارتفاع و دهانه سوله نقش مهمی دارند. در این نوع کاربری:

• تیرها باید تحمل وزن پوشش سقف و باد را داشته باشند، اما نیازی به مقاطع بسیار سنگین نیست.

• در صورت استفاده از قفسه های بلند، بار جانبی وارد بر ستون ها افزایش پیدا می کند.

• مهاربندی باید تقویت شود تا پایداری قاب حفظ شود.

کاربری دامداری یا مرغداری

در کاربری های کشاورزی، وزن تجهیزات کم است اما شرایط اقلیمی به خصوص رطوبت بالا اهمیت بیشتری دارد. برای این نوع سوله:

• مقاطع سبک تر قابل استفاده هستند.

• ستون ها باید از نظر خوردگی محافظت شوند.

• ارتفاع معمولا کمتر است و بار باد نسبت به بقیه کاربری ها نقش بیشتری دارد.

کاربری سالن ورزشی

در سوله هایی با کاربری ورزشی، دهانه زیاد و ارتفاع بلند اهمیت دارد. در این سوله ها:

• تیرها باید دهانه های بزرگ را بدون ستون میانی تحمل کنند.

• برای جلوگیری از خیز زیاد، از تیرهای خرپایی یا تیرورقی تقویت شده استفاده می شود.

• ستون ها معمولا بارهای جانبی بیشتری دریافت می کنند چون ارتفاع سازه زیاد است.

کاربری نمایشگاهی یا تجاری

در سوله های نمایشگاهی، بارهای زنده متغیر هستند و احتمال نصب موقت تجهیزات سنگین وجود دارد. در این نوع کاربری:

• مقاطع باید با ضریب اطمینان بالاتر طراحی شوند.

• تیرها باید تحمل بارهای ناگهانی را داشته باشند.

• فاصله قاب ها کمتر در نظر گرفته می شود تا پایداری خمشی افزایش یابد.

تاثیر سقف و پوشش بر طراحی تیر و ستون

انتخاب نوع پوشش سقف سوله تاثیر مستقیم بر بارهای وارد به تیر دارد. برای مثال، پوشش ساندویچ پانل وزن بسیار کمتری نسبت به ورق گالوانیزه همراه با عایق دارد. در سوله هایی که پوشش سنگین استفاده می شود:

• تیرها باید مقاطع بزرگتری داشته باشند.

• ستون ها باید ضخامت بیشتری داشته باشند تا نیروهای ناشی از وزن سقف را منتقل کنند.

• بادبندها باید تقویت شوند.

از طرف دیگر، اگر از پوشش شفاف و سبک مثل پلی کربنات استفاده شود، وزن سقف کاهش می یابد و تیرها می توانند سبک تر طراحی شوند.

تاثیر ارتفاع سوله بر طراحی ستون و تیر

ارتفاع سوله تعیین کننده میزان فشار باد روی سازه است. هرچه ارتفاع بیشتر باشد:

• نیروی جانبی باد بیشتر است.

• ستون ها باید سختی بیشتری داشته باشند.

• فونداسیون باید عمیق تر یا تقویت شده اجرا شود.

• تیرهای اصلی باید مقاومت کافی برای تحمل لنگر ناشی از نیروهای جانبی داشته باشند.

برای سوله های بلند، استفاده از بادبندهای قطری یا مهاربندی سخت الزامی است.

تاثیر دهانه سوله بر طراحی تیر و ستون

دهانه یکی از مهم ترین عوامل تعیین کننده ابعاد تیر و ستون است. دهانه بزرگ یعنی فاصله بیشتر بین ستون ها و در نتیجه:

• تیرهای سقف باید مقاطع بزرگتری داشته باشند تا خیز مجاز رعایت شود.

• ستون ها باید سخت تر طراحی شوند تا در برابر لنگر ناشی از تیر مقاومت کنند.

• احتمال تغییر شکل سازه بیشتر است و نیاز به مهاربندی دقیق وجود دارد.

در سوله های با دهانه بالاتر از ۲۰ تا ۳۰ متر، معمولا از تیرهای خرپایی یا تیرورق های تقویت شده استفاده می شود.

انتخاب نوع مقطع برای تیر و ستون

تیرورقی

برای کاربری های سنگین یا دهانه های بزرگ، بهترین گزینه تیرورق است.
مزایا: مقاومت بالا، امکان طراحی بر اساس نیاز، قابل استفاده برای جرثقیل سقفی.

پروفیل های سبک

برای کاربری های سبک مانند مرغداری یا سوله های موقت مناسب اند.
مزایا: وزن کم، هزینه پایین، نصب سریع.

خرپا

برای دهانه های بزرگ یا نیاز به کاهش وزن سقف اصلی.
مزایا: توزیع مناسب بار، خیز کم، مقاومت بالا در دهانه های بزرگ.

مقاطع دوبل یا تقویتی

برای ستون هایی که بار زیاد یا ارتفاع بلند دارند، استفاده از مقاطع تقویت شده ضروری است.

تاثیر بارگذاری بر طراحی

بارگذاری صحیح تعیین کننده ابعاد نهایی تیر و ستون است. در این بخش موارد مهمی که باید محاسبه شوند عبارت اند از:

• بار مرده (وزن سازه و پوشش)

• بار زنده (رفت و آمد، تجهیزات، ذخیره کالا)

• بار باد (مخصوصا برای ارتفاع های بلند)

• بار برف (برای مناطق برف گیر)

تیر و ستون باید طوری طراحی شوند که در بدترین ترکیب بار، دچار خیز، کمانش یا شکست نشوند.

تاثیر اتصالات بر طراحی تیر و ستون

نوع اتصال تیر به ستون نقش مهمی در عملکرد سازه دارد.

• اتصال صلب: مناسب برای سوله های صنعتی سنگین و دهانه بزرگ.

• اتصال مفصلی: اقتصادی تر، مناسب برای سوله های سبک یا نیمه سنگین.
  انتخاب نوع اتصال بر اساس کاربری، نوع بارگذاری و هزینه اجرا انجام می شود.

اشتباهات رایج در طراحی تیر و ستون سوله

طراحی یکسان برای همه کاربری ها

بزرگ ترین اشتباه، نادیده گرفتن نوع کاربری و استفاده از یک الگوی ثابت برای همه سوله ها است.

انتخاب پروفیل سبک برای کاربری سنگین

این کار باعث کاهش ایمنی و افزایش هزینه های تعمیرات آینده می شود.

نادیده گرفتن بار باد در سوله های بلند

باد مهم ترین عامل شکست ستون در سوله های مرتفع است.

طراحی بدون توجه به جرثقیل سقفی

جرثقیل سقفی فشار زیادی به تیر اصلی وارد می کند و باید کاملا جداگانه بررسی شود.

جمع بندی

طراحی تیر و ستون سوله وابسته به نوع کاربری، نوع پوشش، ارتفاع، دهانه و بارهای محیطی است. هیچ دو سوله ای را نمی توان با یک روش ثابت طراحی کرد، چون نیازها و بارهای وارد بر هرکدام متفاوت است. اگر طراحی تیر و ستون بر اساس نوع کاربری واقعی انجام شود، سازه دوام بیشتری خواهد داشت، هزینه ساخت بهینه می شود و بهره وری سوله در بلندمدت افزایش پیدا می کند. انتخاب مقاطع مناسب، محاسبه دقیق بارها و توجه به نوع اتصال، مهم ترین گام ها برای رسیدن به طراحی اصولی و ایمن هستند.
