وزن پنل خورشیدی سوله و تاثیر آن بر ایمنی و طراحی سازه

وزن پنل خورشیدی سوله یکی از مهم ترین مواردی است که قبل از نصب سیستم خورشیدی روی سقف باید بررسی شود. بسیاری تصور می کنند پنل ها سبک هستند و فشار زیادی به سقف وارد نمی کنند، اما واقعیت این است که وزن پنل ها، پایه ها، ریل ها و بارهای باد و برف همگی روی سازه تاثیر مستقیم دارند. اگر سوله بدون محاسبه دقیق و فقط براساس تجربه قدیمی طراحی شده باشد، اضافه شدن وزن پنل خورشیدی می تواند مشکلاتی مثل افت مقاومت، تغییر شکل سقف یا حتی خطرات جدی تر ایجاد کند. در این مقاله بررسی می کنیم وزن پنل ها دقیقا چه تاثیری روی سوله دارد، چه بایدهایی باید رعایت شوند و چه کارهایی نباید انجام داد تا ایمنی سازه حفظ شود.

وزن پنل خورشیدی چقدر است و از چه اجزایی تشکیل می شود؟

وزن وارد شده به سقف فقط وزن خود پنل خورشیدی نیست. مجموع وزن شامل:

• پنل خورشیدی (معمولا ۱۸ تا ۲۵ کیلوگرم برای سایز استاندارد)

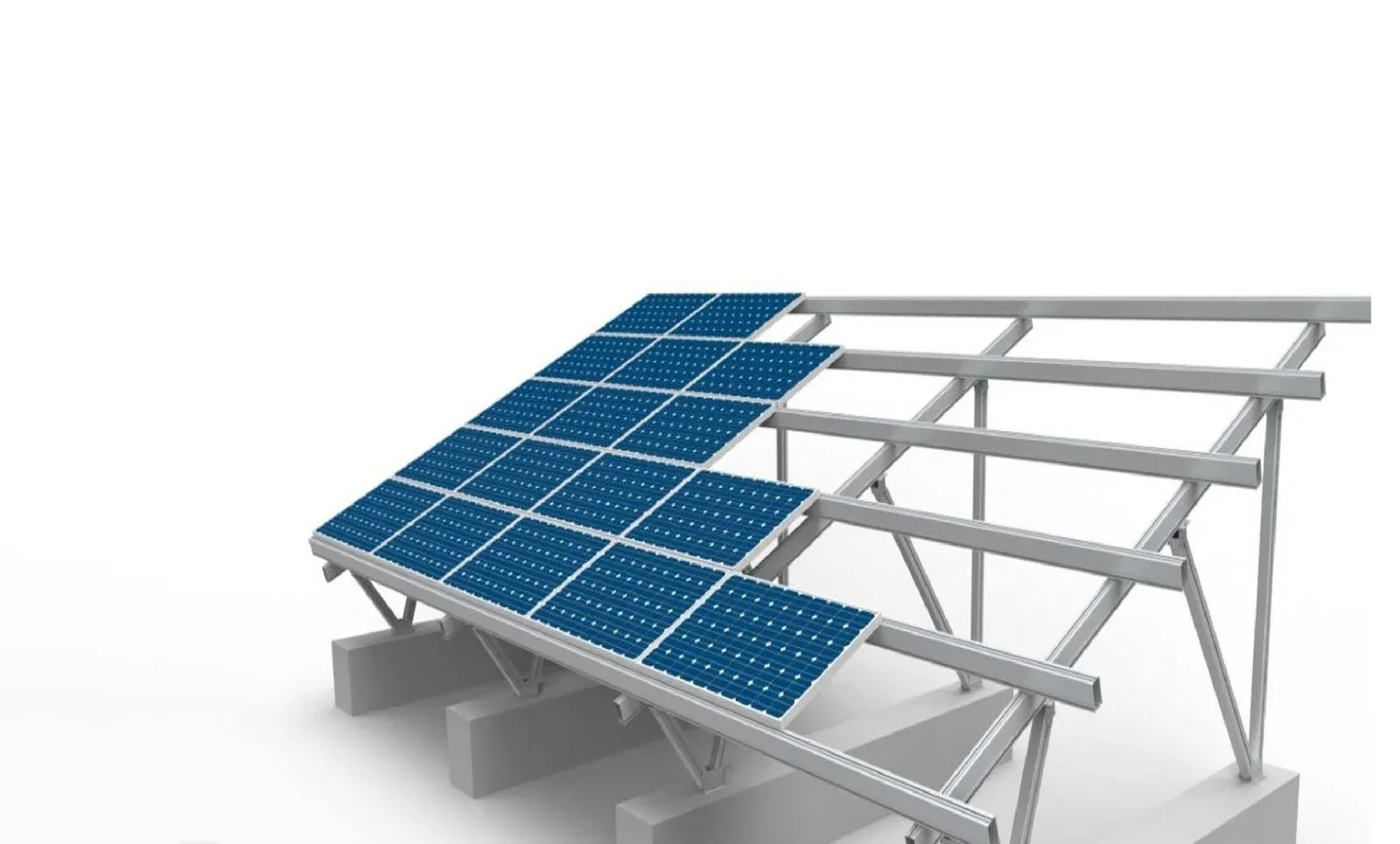

• سازه نصب و ریل ها

• اتصالات و پیچ ها

• وزن کابل ها

• نیروهای ناشی از باد

• بار برف احتمالی

در مجموع برای هر پنل ممکن است ۳۰ تا ۴۰ کیلوگرم وزن موثر روی سقف وارد شود.

چرا بررسی وزن پنل قبل از نصب روی سوله ضروری است؟

سقف سوله های صنعتی اغلب با ورق گالوانیزه یا ساندویچ پانل پوشیده شده و تحمل بار مشخصی دارند. اضافه شدن سیستم خورشیدی می تواند:

• بار مرده سقف را افزایش دهد

• بار جانبی ناشی از باد را تقویت کند

• فشار موضعی روی تیرهای فرعی ایجاد کند

• تغییر شکل سقف را بیشتر کند
  اگر وزن اضافی بدون محاسبه اجرا شود، سوله در طول زمان دچار خمش یا آسیب می شود.

تاثیر وزن پنل خورشیدی بر ساختار سوله

تاثیر بر تیرهای اصلی

بار پنل ها از طریق ورق سقف به تیرهای فرعی و سپس به تیرهای اصلی منتقل می شود. اگر تیرهای اصلی در طراحی اولیه برای چنین باری محاسبه نشده باشند، ممکن است:

• دچار افت خیز شوند

• در طول زمان خمیدگی ایجاد کنند

• نیاز به تقویت داشته باشند

تاثیر بر پرلین‌ها (تیرهای فرعی)

پرلین ها معمولا سبک طراحی می شوند و بار اصلی سقف را تحمل می کنند. با اضافه شدن وزن پنل:

• تنش در پرلین افزایش می یابد

• پیچیدگی یا خمش در طول زمان دیده می شود

• ممکن است نیاز به پرلین اضافه باشد

تاثیر بر اتصالات سقف

وزن اضافه باعث:

• فشار روی پیچ های سقفی

• احتمال پارگی ورق در اثر باد

• افزایش حرکت سقف در بادهای شدید
  می شود.

تاثیر بر مهاربندی

با افزایش وزن سقف، مهاربندها باید توان تحمل نیروهای افقی بیشتری داشته باشند.
در غیر این صورت عملکرد سازه در برابر باد و زلزله کاهش پیدا می کند.

تاثیر وزن پنل‌ها بر عملکرد سوله‌های قدیمی

سوله های قدیمی معمولا:

• استاندارد طراحی مشخصی ندارند

• برای بارهای جدید محاسبه نشده اند

• ورق سقف ضعیف تر است

• پرلین سبک دارند

• احتمالا دچار خوردگی هستند
  در این سوله ها وزن پنل خورشیدی اگر بدون بررسی اضافه شود، خطرات زیادی ایجاد می کند. قبل از اقدام به نصب باید بررسی سازه انجام شود.

بهترین سقف‌ها از نظر تحمل وزن پنل خورشیدی

سقف تیرورق صنعتی

بالاترین تحمل بار، مناسب پروژه های بزرگ.

سقف با ساندویچ پانل

مقاوم و مناسب برای بار نقطه‌ای.

سقف گالوانیزه ذوزنقه‌ای

قابل استفاده، اما نیازمند محاسبات دقیق و بست های استاندارد.

سقف قوسی

مقاوم در برابر باد، اما نیازمند سازه نصب اضافه.

نکات مهم قبل از نصب پنل خورشیدی روی سوله

بررسی تحمل بار سقف با مهندس سازه

باید مشخص شود:

• بار مرده سقف چقدر است

• سقف چه مقدار بار اضافه تحمل می کند

• پرلین ها نیاز به تقویت دارند یا خیر

• تیرهای اصلی ظرفیت لازم را دارند

بررسی باد منطقه

در مناطق بادخیز، وزن پنل به تنهایی کافی نیست؛
باید بار باد نیز محاسبه شود چون بار افقی گاهی از وزن عمودی بیشتر است.

استفاده از ریل و براکت استاندارد

براکت های غیر استاندارد باعث تمرکز بار روی نقطه خاص می شوند و به ورق سقف آسیب می زنند.

فاصله مناسب پیچ ها

اگر فاصله پیچ ها کم یا زیاد باشد، وزن پنل به درستی منتقل نمی شود و سقف آسیب می بیند.

پایدارسازی جانبی سازه نصب

سازه نصب باید:

• مقاوم در برابر باد

• دارای پلیت ضد لغزش

• اتصال محکم به ریل ها
  باشد.

بایدها در نصب پنل روی سوله

یک: تحلیل سازه قبل از نصب

مهم ترین مرحله است.
بدون تحلیل سازه، نصب پنل یک ریسک جدی است.

دو: استفاده از تجهیزات سبک با راندمان بالا

پنل های سبک تر فشار کمتری به سازه وارد می کنند.

سه: استفاده از پایه های ضد زنگ

این پایه ها عمر بیشتری دارند و خطر آسیب به سقف کمتر می شود.

چهار: آب بندی کامل محل پیچ ها

برای جلوگیری از نشتی سقف.

پنج: استفاده از ریل های آلومینیومی

سبک، مقاوم و مناسب برای انتقال یکنواخت بار.

نبایدها در نصب پنل خورشیدی روی سوله

یک: نصب پنل بدون بررسی وزن کل

این کار شایع ترین اشتباه در پروژه هاست.

دو: استفاده از پیچ های معمولی

این پیچ ها در برابر فشار و باد مقاومت ندارند.

سه: نصب پنل روی سقف فرسوده

ورق های قدیمی تحمل بار را ندارند.

چهار: ایجاد سوراخ های زیاد روی سقف

هر سوراخ اضافی یعنی افزایش احتمال نشتی و کاهش مقاومت.

پنج: نصب پنل روی سقف قوسی بدون سازه مناسب

زاویه اشتباه باعث کاهش راندمان می شود.

توصیه های تخصصی برای افزایش ایمنی سازه

• پرلین های تقویتی اضافه کنید

• از پروفیل های قوی تر برای سازه نصب استفاده کنید

• فاصله ریل ها را براساس وزن تنظیم کنید

• پیچ های ضد زنگ با واشر EPDM استفاده کنید

• وزن پنل ها را روی چند پرلین تقسیم کنید
  این کارها باعث افزایش طول عمر سقف و جلوگیری از آسیب می شود.

جمع بندی

وزن پنل خورشیدی سوله تاثیر زیادی بر طراحی، ایمنی و عملکرد سازه دارد و باید قبل از نصب به دقت محاسبه شود. ترکیب وزن پنل ها، بار باد و بار برف در بسیاری از مواقع بیشتر از آن چیزی است که تصور می شود. استفاده از براکت استاندارد، بررسی تحمل بار سقف، تقویت پرلین ها و طراحی دقیق سازه نصب از مهم ترین اقداماتی هستند که باعث افزایش ایمنی و عمر سازه می شوند. با رعایت این نکات می توان پنل های خورشیدی را با خیال راحت روی سوله نصب کرد و از انرژی خورشیدی بهترین بهره را برد.
