طراحی سازه سوله با لحاظ بار پنل خورشیدی به صورت ایمن

اگر کسی این موضوع را جستجو می کند، معمولا قصد دارد پنل خورشیدی را همزمان با ساخت یا بعد از ساخت سوله نصب کند و می خواهد بداند آیا سازه تحمل این بار را دارد یا نه. پاسخ کوتاه این است که اگر از ابتدا بار پنل خورشیدی سوله در طراحی سازه دیده شود، نصب پنل بدون ریسک و هزینه های اصلاحی انجام می شود. مشکل زمانی شروع می شود که پنل به عنوان یک بار اضافه و ناگهانی در نظر گرفته شود و سازه برای آن آماده نباشد.

بار پنل خورشیدی دقیقا شامل چه چیزهایی است

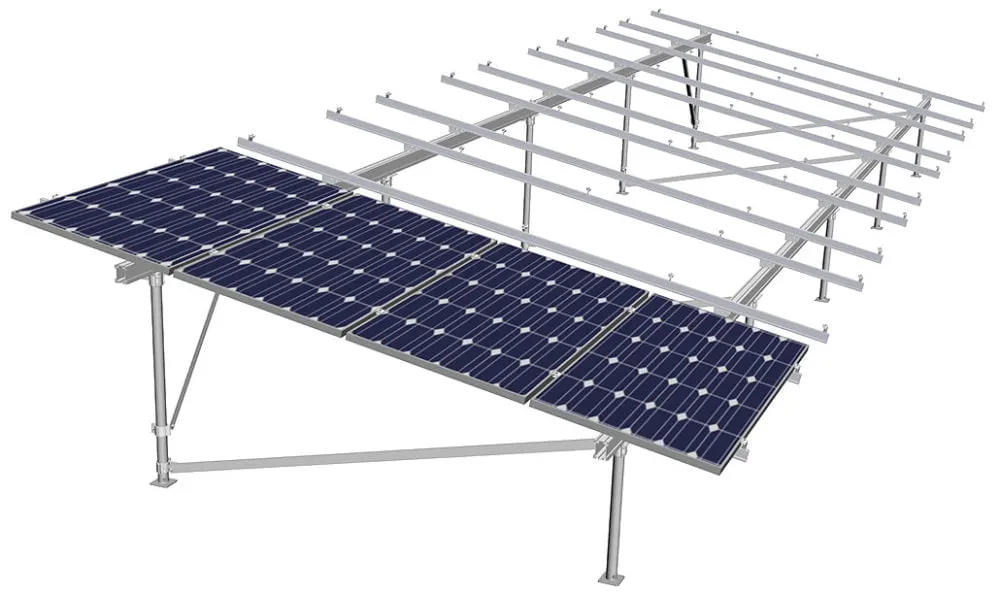

بار پنل خورشیدی فقط وزن خود پنل نیست. سازه نگهدارنده، ریل ها، اتصالات، کابل ها و حتی بار ناشی از تجمع برف روی پنل هم باید در محاسبات لحاظ شود. علاوه بر این، پنل سطحی ایجاد می کند که در معرض باد قرار می گیرد و نیروهای مکش و فشار قابل توجهی به سقف وارد می کند. در طراحی اصولی، همه این موارد جزو بار پنل خورشیدی سوله محسوب می شوند.

تفاوت بار پنل خورشیدی با بارهای معمول سقف

بارهای معمول سقف مثل وزن پوشش یا بار برف، به صورت یکنواخت توزیع می شوند. اما پنل خورشیدی اغلب بار متمرکز یا نیمه متمرکز ایجاد می کند. این تفاوت باعث می شود بعضی اعضا مثل لاپه ها یا تیرهای فرعی تحت تنش بیشتری قرار بگیرند. اگر این موضوع دیده نشود، خیز موضعی یا آسیب تدریجی ایجاد می شود.

تاثیر بار پنل بر طراحی لاپه ها

لاپه ها اولین اعضایی هستند که بار پنل را تحمل می کنند. فاصله لاپه ها، مقطع آنها و نحوه اتصال به قاب اصلی باید متناسب با بار جدید طراحی شود. در بسیاری از پروژه ها، تقویت لاپه ها نسبت به تقویت قاب اصلی ساده تر و اقتصادی تر است، اما فقط زمانی که از ابتدا در محاسبات دیده شده باشد.

نقش قاب های اصلی در تحمل بار اضافی

بار پنل در نهایت به قاب های اصلی منتقل می شود. اگر قاب ها با حداقل ظرفیت طراحی شده باشند، اضافه شدن این بار می تواند ضریب ایمنی را کاهش دهد. در طراحی سازه سوله، در نظر گرفتن بار پنل خورشیدی سوله باعث می شود مقاطع قاب به صورت هدفمند انتخاب شوند و نیاز به تقویت بعدی از بین برود.

تاثیر بار پنل بر رفتار سازه در برابر باد

پنل خورشیدی در برابر باد مانند یک صفحه عمل می کند. این موضوع باعث افزایش نیروی جانبی و مکش در سقف می شود. در مناطق بادخیز، این اثر بسیار مهم است. طراحی سازه باید این بار جانبی اضافی را در سیستم مهاربندی و اتصالات سقف لحاظ کند تا پایداری کلی سوله حفظ شود.

اتصالات؛ نقطه حساس در حضور پنل خورشیدی

حتی اگر اعضای سازه ای قوی باشند، اتصالات ضعیف می توانند مشکل ساز شوند. پیچ ها، جوش ها و صفحات اتصال باید برای بار ترکیبی وزن و باد طراحی شوند. در بسیاری از سوله هایی که بعدا دچار مشکل می شوند، آسیب از محل اتصال پنل به سازه یا اتصال لاپه به قاب شروع می شود.

تاثیر بار پنل بر فونداسیون

هر بار اضافی که به سقف اضافه می شود، در نهایت به فونداسیون منتقل می شود. اگرچه وزن پنل نسبت به کل سازه زیاد نیست، اما در سوله های بزرگ می تواند اثر قابل توجهی داشته باشد. در طراحی اولیه، بررسی ظرفیت فونداسیون برای تحمل بار پنل خورشیدی سوله کمک می کند از مشکلات نشست یا افزایش تنش خاک جلوگیری شود.

تفاوت طراحی برای نصب همزمان یا نصب آینده

اگر پنل خورشیدی قرار است همزمان با ساخت نصب شود، طراحی ساده تر و اقتصادی تر است. اما اگر نصب به آینده موکول شود، سازه باید از ابتدا با ظرفیت اضافی طراحی شود. این پیش بینی هزینه کمی در مرحله طراحی دارد، اما در آینده از تقویت های پرهزینه جلوگیری می کند.

تاثیر نوع سقف بر نحوه انتقال بار

سقف تک شیب یا دوشیب رفتار متفاوتی در انتقال بار پنل دارد. در بعضی فرم ها، بار به صورت نامتقارن به قاب ها منتقل می شود و این موضوع باید در تحلیل دیده شود. انتخاب نوع سقف بدون توجه به برنامه نصب پنل، می تواند طراحی سازه را پیچیده تر کند.

نقش آیین نامه ها در محاسبه بار پنل

طراحی سازه باید بر اساس آیین نامه های به روز انجام شود. بارهای مرده، زنده و باد مرتبط با پنل خورشیدی باید به صورت ترکیبی بررسی شوند. استفاده از فرضیات قدیمی یا ساده سازی بیش از حد، ریسک سازه ای ایجاد می کند که در بهره برداری خود را نشان می دهد.

اشتباهات رایج در طراحی سازه با پنل خورشیدی

یکی از اشتباهات رایج، در نظر گرفتن پنل فقط به عنوان وزن اضافی است. اشتباه دیگر، نادیده گرفتن اثر باد و تمرکز صرف بر بار ثقلی است. این خطاها معمولا باعث می شوند سازه روی کاغذ جواب بدهد، اما در شرایط واقعی دچار مشکل شود.

نقش فاز صفر در تصمیم گیری درست

بهترین زمان برای تصمیم درباره پنل خورشیدی، قبل از شروع طراحی سازه است. در فاز صفر می توان ظرفیت انرژی مورد نظر، محل نصب پنل و تاثیر آن بر سازه را بررسی کرد. این تصمیم زودهنگام، مسیر طراحی را شفاف و بدون ریسک می کند.

جمع بندی

در نظر گرفتن بار پنل خورشیدی سوله در طراحی سازه، یک انتخاب هوشمندانه و آینده نگرانه است. این کار باعث می شود سوله بدون نیاز به تقویت های بعدی، آماده تولید انرژی پاک باشد. طراحی درست یعنی سازه ای ایمن، پایدار و هماهنگ با نیازهای امروز و فردای پروژه.
