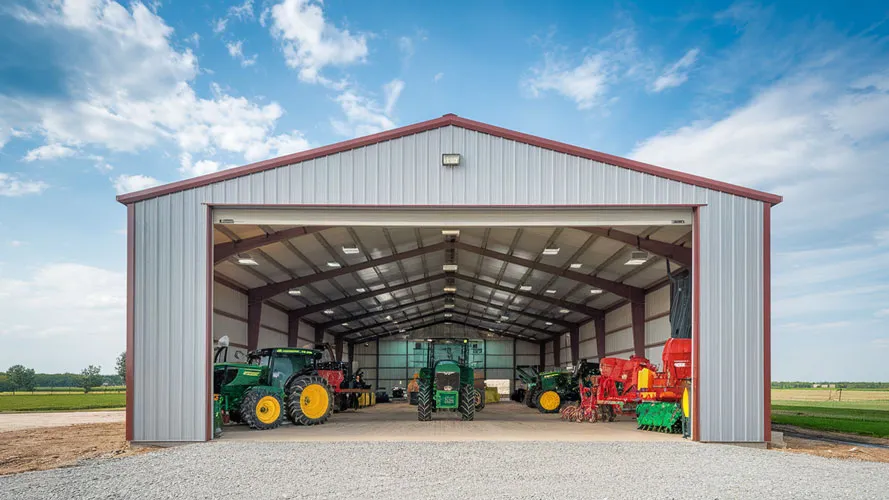

در صنایع سنگین مانند خودروسازی، فولاد، پتروشیمی و ماشینسازی، ساخت سولههایی که بتوانند وزن زیاد تجهیزات و ماشینآلات را تحمل کنند، از اهمیت بالایی برخوردار است. طراحی سوله برای نصب تجهیزات سنگین نیازمند دانش دقیق سازهای، رعایت اصول مهندسی و در نظر گرفتن شرایط بهرهبرداری و نگهداری است. در چنین پروژههایی، کوچکترین خطا در طراحی میتواند منجر به خسارتهای مالی یا حتی خطرات ایمنی شود. هدف از این نوع طراحی، ایجاد سازهای مستحکم، ایمن و در عین حال قابلدسترسی برای تعمیر و سرویس تجهیزات در طول عمر مفید سوله است.
فهرست مطالب
- اهمیت طراحی سوله ویژه تجهیزات سنگین
- ارزیابی زمین و فونداسیون برای بارهای سنگین
- طراحی اسکلت فلزی مقاوم
- محاسبه بارهای دینامیکی و ارتعاشی
- تهویه، خنکسازی و سرویسپذیری
- طراحی مسیرهای جرثقیل و بالابر
- انتخاب مصالح مناسب برای سولههای سنگین
- نکات طراحی برای افزایش سرویسپذیری
- نکات ایمنی در طراحی و بهرهبرداری
- بهینهسازی هزینه در طراحی و اجرا
- نگهداری و بازرسی دورهای
- جمع بندی
اهمیت طراحی سوله ویژه تجهیزات سنگین
سولههایی که برای نصب تجهیزات بزرگ و سنگین ساخته میشوند، باید توان تحمل بارهای استاتیکی و دینامیکی بالا را داشته باشند. این نوع سولهها معمولاً میزبان دستگاههایی مانند جرثقیلهای سقفی، ماشینآلات CNC، تجهیزات فشار بالا یا خطوط تولید پیوسته هستند. طراحی علمی این سولهها باعث میشود که علاوه بر تحمل وزن تجهیزات، ارتعاشات و نیروهای جانبی ناشی از عملکرد آنها نیز بهدرستی مهار شود. در نتیجه، ایمنی سازه و طول عمر تجهیزات افزایش مییابد.
ارزیابی زمین و فونداسیون برای بارهای سنگین
اولین گام در طراحی سوله برای نصب تجهیزات سنگین، بررسی نوع خاک و ظرفیت باربری آن است. در زمینهای نرم یا مرطوب، ممکن است نیاز به اجرای فونداسیون عمیق یا شمعکوبی وجود داشته باشد. فونداسیون باید بهگونهای طراحی شود که بارهای متمرکز ماشینآلات را بهصورت یکنواخت به زمین منتقل کند. در برخی پروژهها از فونداسیونهای مجزا برای هر دستگاه استفاده میشود تا ارتعاشات بین آنها منتقل نشود. همچنین استفاده از بتن مسلح با مقاومت بالا و آرماتوربندی دقیق از اصول کلیدی در این مرحله است.
طراحی اسکلت فلزی مقاوم
در این نوع سولهها، اسکلت فلزی باید دارای مقاطع سنگینتر و اتصالات قویتر نسبت به سولههای معمولی باشد. تیرها، ستونها و بادبندها باید بر اساس بارگذاری دقیق محاسبه شوند. استفاده از فولاد با گرید بالا (مانند ST52) و جوشکاری استاندارد طبق آییننامههای بینالمللی توصیه میشود. همچنین در طراحی سقف باید امکان نصب جرثقیل سقفی یا تجهیزات بالابر در نظر گرفته شود تا جابجایی ماشینآلات سنگین تسهیل گردد.
محاسبه بارهای دینامیکی و ارتعاشی
تجهیزات صنعتی سنگین معمولاً در حین کار، نیروهای دینامیکی تولید میکنند. این نیروها در اثر لرزش، چرخش یا حرکت قطعات ایجاد میشوند. در طراحی سوله برای نصب تجهیزات سنگین باید این بارها به دقت تحلیل و در محاسبات سازه لحاظ شوند. مهندسان با استفاده از نرمافزارهای تحلیل دینامیکی مانند SAP2000 یا ETABS، اثر این نیروها بر سازه را شبیهسازی کرده و مقاطع مناسب را تعیین میکنند. کنترل فرکانس طبیعی سازه برای جلوگیری از تشدید ارتعاشات یکی از مهمترین نکات در این مرحله است.
تهویه، خنکسازی و سرویسپذیری
تجهیزات سنگین معمولاً گرمای زیادی تولید میکنند و برای عملکرد پایدار به تهویه مناسب نیاز دارند. طراحی سوله باید به گونهای باشد که جریان هوای طبیعی یا سیستمهای مکانیکی تهویه بهدرستی عمل کنند. همچنین مسیرهای دسترسی برای سرویس و تعمیرات دورهای باید در نظر گرفته شوند. وجود سکوها، پلههای ایمن و فضاهای نگهداری ابزار سرویس از موارد حیاتی در افزایش بهرهوری و ایمنی کارکنان است.
طراحی مسیرهای جرثقیل و بالابر
در بیشتر سولههای صنعتی سنگین، نصب جرثقیل سقفی برای جابجایی تجهیزات اجتنابناپذیر است. طراحی تیرهای حمال جرثقیل، ریلها و ستونهای نگهدارنده باید با دقت بالا انجام شود. ظرفیت جرثقیل و نحوه توزیع بار در هنگام بلند کردن اجسام باید در طراحی لحاظ شود تا از تمرکز بار در نقاط خاص جلوگیری گردد. علاوه بر این، استفاده از سیستمهای ایمنی مانند محدودکننده بار (Load Limiter) و سنسورهای هشداردهنده توصیه میشود.
انتخاب مصالح مناسب برای سولههای سنگین
در ساخت چنین سولههایی، مصالح باید علاوه بر استحکام، مقاومت بالایی در برابر خستگی مکانیکی و خوردگی داشته باشند. فولاد ضدزنگ یا فولاد گالوانیزه در مناطق مرطوب گزینهای ایدهآل است. همچنین استفاده از رنگهای ضدزنگ اپوکسی و پوششهای مقاوم در برابر سایش برای افزایش عمر مفید سازه ضروری است. در فونداسیون، بتن با مقاومت فشاری حداقل 350 کیلوگرم بر سانتیمتر مربع توصیه میشود.
نکات طراحی برای افزایش سرویسپذیری
طراحی سوله نباید صرفاً بر استحکام متمرکز باشد؛ سهولت سرویسپذیری نیز اهمیت زیادی دارد. مسیرهای دسترسی به تجهیزات، محل نصب تابلو برق، تهویه، خطوط لوله و کانالها باید بهگونهای طراحی شوند که تعمیرات بدون نیاز به توقف کامل خط تولید انجام شود. همچنین نصب سیستمهای روشنایی مناسب در بالای تجهیزات باعث تسهیل عملیات بازرسی و نگهداری میشود.
برای مشاوره رایگان طراحی سوله با شماره تماس 09125091973 و یا در واتس اپ و یا در پیام دهید.
نکات ایمنی در طراحی و بهرهبرداری
در سولههای صنعتی سنگین، رعایت اصول ایمنی اهمیت ویژهای دارد. کفسازی باید ضدلغزش باشد و از تابلوهای هشداردهنده برای مناطق پرخطر استفاده شود. نصب سیستم اطفای حریق خودکار، تهویه دود و تعبیه خروج اضطراری از الزامات طراحی است. همچنین آموزش پرسنل برای استفاده صحیح از تجهیزات سنگین و رعایت فاصله ایمنی از دستگاهها از موارد حیاتی در بهرهبرداری ایمن است.
بهینهسازی هزینه در طراحی و اجرا
گرچه طراحی سولههای صنعتی سنگین نیازمند هزینه بیشتری نسبت به سولههای معمولی است، اما میتوان با برنامهریزی مهندسی و انتخاب مصالح بهینه، هزینهها را کنترل کرد. استفاده از نرمافزارهای سهبعدی برای مدلسازی دقیق و شبیهسازی بارگذاری قبل از ساخت، از دوبارهکاری و اتلاف منابع جلوگیری میکند. همچنین خرید تجهیزات و متریال بهصورت همزمان با طراحی میتواند هزینههای لجستیکی را کاهش دهد.
نگهداری و بازرسی دورهای
پس از بهرهبرداری، اجرای برنامه منظم بازرسی برای بررسی سلامت سازه، فونداسیون و اتصالات ضروری است. هرگونه نشانه از تغییر شکل، زنگزدگی یا ترک باید بهسرعت برطرف شود. همچنین بررسی عملکرد جرثقیلها، مسیرهای تردد و سیستمهای تهویه بهصورت فصلی باعث افزایش ایمنی و طول عمر سوله خواهد شد.
جمع بندی
طراحی سوله برای نصب تجهیزات سنگین نیازمند ترکیبی از مهندسی دقیق، شناخت رفتار سازهای و درک نیازهای بهرهبرداری صنعتی است. در این نوع پروژهها، توجه به جزئیاتی مانند فونداسیون قوی، اسکلت مقاوم، مسیرهای سرویسپذیر و تهویه مؤثر، نقش مهمی در افزایش کارایی و ایمنی دارد. با رعایت اصول طراحی و نظارت دقیق در اجرا، میتوان سولههایی ساخت که در برابر بارهای سنگین و شرایط کاری سخت، عملکردی مطمئن و پایدار داشته باشند.
